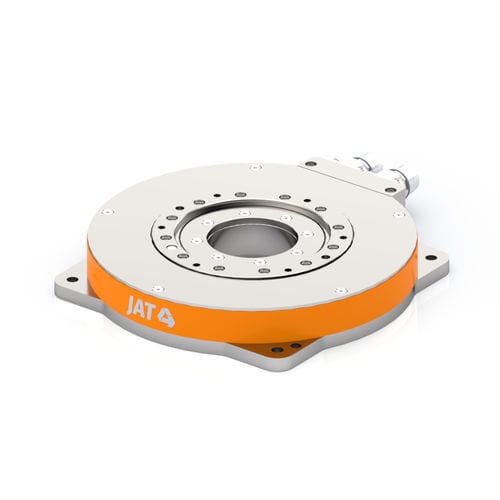

Table rotative électrique HRT-160

verticalecompacteservocommandée

La table rotative HRT-160 de la gamme du système modulaire de tables rotatives est conçue comme une unité complète prête à être raccordée. La table tournante est livrée avec des câbles, des composants d'entraînement adaptés avec précision, tels que des servomoteurs et des amplificateurs. Avec une hauteur totale de seulement 28 mm, la table tournante intègre en standard un moteur couple comme entraînement direct, un palier à roulement et un système de mesure incrémental. L'ouverture centrale fixe peut être utilisée pour le passage des tuyaux et facilite l'installation. Différentes options sont disponibles, par exemple différentes interfaces de bus de terrain et longueurs de câble. Données générales ✓ Design compact ✓ Moteur couple en entraînement direct ✓ Codeur incrémental intégré (option sinus/cosinus, absolu) ✓ Options : Divers roulements, freins de maintien, diverses sorties de câbles et longueurs ✓ Disponible en tant que système complet comprenant un variateur de vitesse avec une interface de bus de terrain adaptée Données techniques ✓ Max. Tension de liaison DC 325 VDC ✓ Couple de pointe de 8,8 à 21,4 Nm ✓ Couple nominal de 2,5 à 3,4 Nm ✓Repeatability de ±0,3 arcsec
