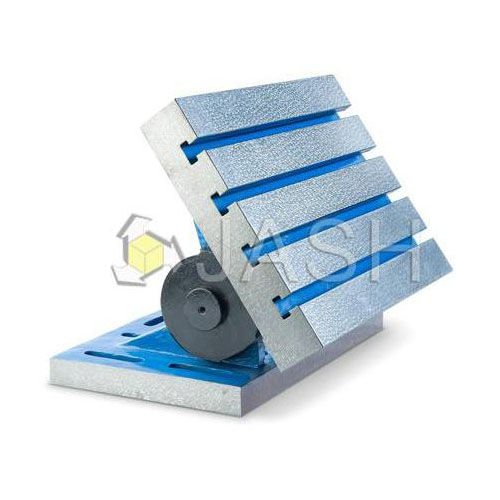

Équerre de fixation de bridage

réglablefonterainurée

Grâce à ces cornières pivotantes réglables, il est possible de régler rapidement et correctement l'angle de travail sous n'importe quel angle. Ils sont gradués de 0 à 90° et peuvent être facilement réglés manuellement et bloqués en position de réglage à l'aide de deux écrous de blocage. Pour le réglage, une échelle de degrés, lisant au moins un degré, est graduée sur le patron lui-même. Ceci assure une meilleure précision de réglage. La face pivotante des cornières pivotantes est pourvue de rainures en T usinées dans la masse. L'autre face est pourvue de rainures noyées en fonte pour le serrage de la cornière sur la table de la machine. Caractéristiques saillantes Fabriqué en fonte à grain fin conforme à la nuance FG 220 de la norme IS 210 (équivalent à GG20 / FT20 / 30-A). Des grades supérieurs sont également offerts sur demande. Les pièces moulées sont détendues pour soulager les contraintes internes. Surfaces de travail planes à 0,015 mm près par 300 mm et carrées et parallèles à +/- 0,05 mm près par 300 mm dans deux positions extrêmes. Bords parallèles et carrés dans la limite de 0,05 mm par 300 mm Rainures en T parallèles aux bords à l'intérieur de 0,05 mm par 300 mm Offert dans les grandeurs indiquées dans le tableau.
