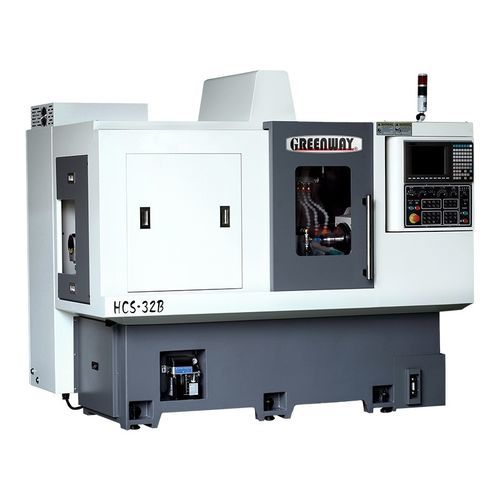

Tour CNC HCS-25B/32B
horizontalmultiaxeà deux broches

Tour CNC - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / multiaxe / à deux broches
Tour CNC - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / multiaxe / à deux broches
Tour CNC - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / multiaxe / à deux broches - image - 2
Tour CNC - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / multiaxe / à deux broches - image - 3
Tour CNC - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / multiaxe / à deux broches - image - 4
Tour CNC - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / multiaxe / à deux broches - image - 5
Tour CNC - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / multiaxe / à deux broches - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'axes
multiaxe
Nombre de broches
à deux broches
Applications
de perçage, pour pièces longues
Performance
de haute précision, à grande vitesse, haute rigidité
Fonction combinée
fraisage, taraudage, perçage
Diamètre

25 mm, 32 mm
(0,98 in, 1,26 in)

Vitesse de rotation

6 000 rpm
(37 699,112 rad.min-1)

Course X

150 mm
(6 in)

Avance rapide sur X

25 m/min

Avance rapide sur Z

25 m/min

Puissance nominale

3,8 kW, 5,5 kW
(5,2 hp, 7,5 hp)

Capacité liquide de coupe

150 l
(40 gal)

Longueur hors tout

2 700 mm
(106 in)

Largeur hors tout

1 600 mm
(63 in)

Hauteur totale

2 000 mm
(79 in)

Poids

3 000 kg
(6 614 lb)

Description

- La structure du corps de la machine est très rigide, la base de la machine est intégralement moulée et le guidage linéaire est très rigide, ce qui permet d'obtenir une stabilité, une rapidité et une précision accrues. - La broche principale intégrée est dotée d'une fonction d'axe C, d'une vitesse élevée, d'une grande puissance, d'une grande précision et de faibles vibrations, ce qui permet de rendre la surface de la pièce à usiner plus lisse. - En option:Synchronous rotary guide bushing device, it's suitable for processing long workpiece which can reduce cycle processing time and improve production efficiency. - La sous-broche est dotée d'une fonction d'axe C, elle peut travailler avec des outils vivants pour le perçage, le taraudage et le fraisage en bout. - Elle peut être utilisée en fonction des différentes exigences d'usinage, avec ou sans dispositif de canon de guidage rotatif synchrone. - Axes:Z1/X1/Y/C1/Z2/X2/C2 + 3 jeux de dispositifs d'usinage (A/B1/B2) - Max. 23 outils, permet d'usiner en même temps l'avant et l'arrière de la machine, ce qui permet de gagner du temps lors de l'usinage. - Avec un canon de guidage, la course est de 180 mm, la chute minimale est de 150 mm. Sans canon de guidage, la course est de 310 mm, la chute minimale est de 50 mm.

---
