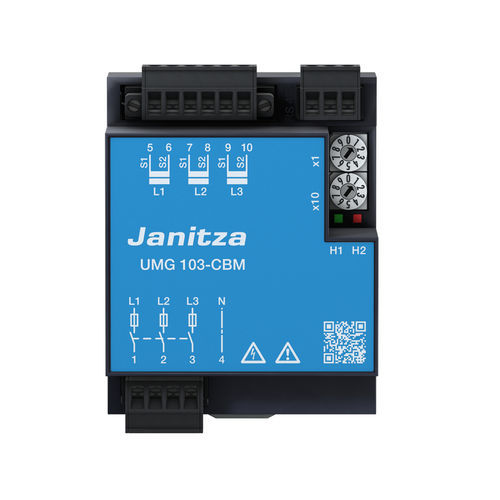

Instrument de mesure de qualité d'énergie UMG 103-CBM

de puissanceparamètres électriquesindustriel

L'UMG 103-CBM est un appareil de mesure universel destiné à être monté sur profilé chapeau dans les systèmes de distribution basse tension. Il est utilisé pour mesurer et vérifier les paramètres électriques dans les systèmes de distribution d'énergie. Il mesure les harmoniques jusqu'à la 40e harmonique. Harmoniques Les harmoniques sont dues au fonctionnement d'équipements ayant une caractéristique non linéaire, par exemple les transformateurs utilisés en saturation, les ampoules à économie d'énergie, les convertisseurs de fréquence et l'électronique de puissance. Ils provoquent une charge sur le réseau en raison de courants supplémentaires et peuvent affecter, voire détruire, l'équipement d'exploitation. Cette rétroaction du réseau peut être détectée et documentée à l'aide d'analyseurs de la qualité de l'énergie. Interface Modbus De nombreux appareils de mesure UMG sont dotés d'une interface RS485 avec protocole Modbus RTU, qui permet une mise en réseau extrêmement rentable. Ce protocole se caractérise par une configuration simple de la topologie et une absence de sensibilité aux interférences CEM. La communication entre l'expéditeur et le destinataire s'effectue sur une base filaire par l'intermédiaire d'un câble à paires torsadées gainé. GridVis® GridVis® est un logiciel complet et évolutif qui permet de mettre en place un système de surveillance de l'énergie et de contrôler la qualité de l'électricité. Il permet de programmer et de configurer de nombreux appareils de mesure UMG, ainsi que de lire, de traiter et d'analyser les données mesurées. Les applications typiques sont la fourniture d'énergie, les systèmes industriels, la gestion des installations, etc. Surveillance des valeurs seuils La surveillance des valeurs seuils peut être affectée à la fois à la gestion des alarmes et aux opérations de commutation. Les appareils de mesure UMG correspondants disposent de sorties numériques qui peuvent être utilisées comme sorties de commutation. Ainsi, certaines réactions peuvent être automatisées lorsqu'une valeur seuil est dépassée ou n'est pas atteinte.
