Capture des données mesurées à l'aide de profinet

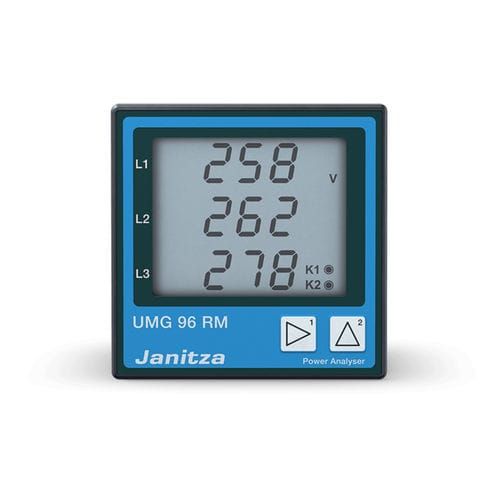

L'analyseur de puissance UMG 96RM-PN permet de déterminer la qualité de la tension et de mesurer les harmoniques jusqu'au 40e harmonique. Il dispose de deux sorties numériques ainsi que de trois autres entrées ou sorties numériques, qui peuvent être déterminées en option. En outre, deux entrées supplémentaires sont incluses (analogique, température ou entrée de courant résiduel (RCM)).
Principales caractéristiques de l'UMG 96RM-PN
6 canaux de courant
Canal de mesure du courant pour la phase L1
Canal de mesure du courant pour la phase L2
Canal de mesure du courant pour la phase L3
Canal de mesure du courant pour le conducteur neutre
2 x RCM (entrée thermistance en option)
Interfaces
2 interfaces Ethernet conformes à PROFINET et commutateur intégré pour établir des topologies de ligne
Interface RS485 supplémentaire
2 sorties numériques (sortie d'impulsion, sortie de commutation, sortie de valeur seuil, sortie logique)
3 entrées/sorties numériques supplémentaires
Interface REST
Interface logicielle permettant d'interroger les valeurs mesurées via un protocole HTTP, par exemple pour inclure les données mesurées dans des solutions logicielles de niveau supérieur (GLT, PLC, SCADA, etc.)
Communication machine-machine grâce à un modèle d'architecture simple
RCM (courant résiduel)
Protection contre l'incendie et protection des appareils
Sécurité du système
Respect des réglementations
Identification des défauts d'isolation
Sauvegarde de la disponibilité du système
---
