Rectifieuse pour outils de coupe aries NGP+
pour lamesuniverselleCNC

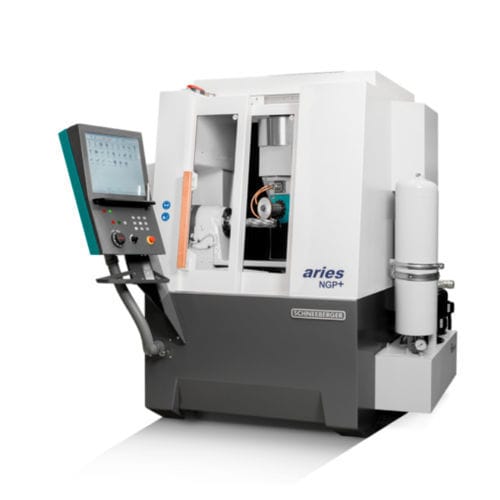

Rectifieuse pour outils de coupe - aries NGP+ - J. SCHNEEBERGER Maschinen AG - pour lames / universelle / CNC
Rectifieuse pour outils de coupe - aries NGP+ - J. SCHNEEBERGER Maschinen AG - pour lames / universelle / CNC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Applications
pour outils de coupe, pour lames
Structure
universelle
Type de commande
CNC
Nombre d'axes
5 axes
Vitesse de broche

12 000 rpm
(75 398 rad.min-1)

Puissance

5 kW, 7 kW
(6,8 hp, 9,52 hp)

Course X

420 mm
(16,54 in)

Course Y

360 mm
(14,17 in)

Description

La grande sœur de l'AriesNGP: une base de machine plus large, des ouvertures de porte plus grandes et une hauteur de centre à 210 mm. Rectifieuse d'outils CNC pour une flexibilité maximale grâce au concept de machine innovant à 5 axes. Idéal pour l'affûtage d'outils de coupe universels, ainsi que la production d'outils de petite taille. Des dimensions d'outil jusqu'à un diamètre de 400 mm et une longueur jusqu'à 330 mm s'adaptent parfaitement à l'ariesNGP +. Environnement de travail généreux, qualité et rigidité parfaites de la machine SCHNEEBERGER. Accessoires possibles pour élargir la richesse des applications et augmenter la productivité. • Chargeur d'outils • Système de mesure directe dans tous les axes • Contre pointe manuelle • Lunette supportrice manuelle • Système de pinces, mandrins de serrage et porte-plaquettes • Système de filtration du liquide de refroidissement • Collecteur de brouillard • Système d'extinction d'incendie au CO2 Axes: Z: 325 mm, axe vertical, guidage à rouleaux, vis à circulation de billes, résolution de 50 nm A: HSK 80 ou ISO 50 porte-outil, résolution de 0.0001° C: 320°, Drehung des Schleifkopfes, Auflösung 0.0001° Commande: FANUC 31i-B5, optionnel FANUC 0iF, 5 axes asservis Moniteur couleur TFT 19”, écran tactile, USB 3.0 Chargeur: Chargeur d‘outils intégré, palette d‘outils 200 x 200 mm Tête de meulage: Broche porte-meule double, entraînement direct, HSK 50, à refroidissement liquide Poids: 2'000 kg
