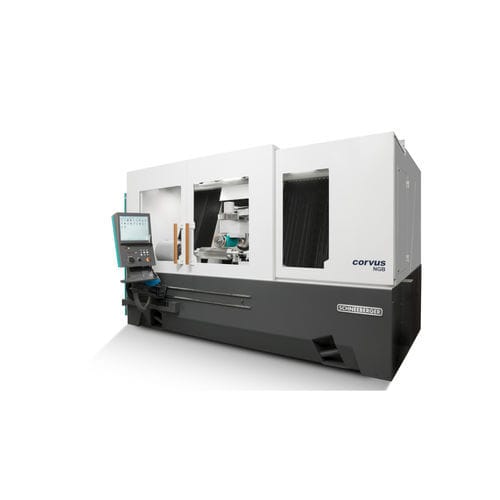

Rectifieuse cylindrique corvus NGB BPP

d'outilverticaleCNC

La rectifieuse CNC 6 axes corvus BPP a un axe oscillant vertical entraîné par un moteur linéaire très dynamique. Pour tous les travaux de profilage où la meule de rectification doit être positionné verticalement, la corvus BPP est la solution. La recherche des points zéro sur les pièces est automatique grâce au palpeur 3D très précis. Les applications pour la corvus BPP sont la rectification de retouche de couteaux de carrossier avec meules toroïdaux lors de la rectification pendulaire et le profilage des outils de brochage. Accessoires pour élargir la gamme d’application et pour l’augmentation de la productivité : Systèmes de mesure dans tous les axes Moteurs linéaires dans tous les axes Moteur à arbres creux pour activités de rectification cylindrique jusqu'à un couple de 1250 Nm Unité de dressage pour le dressage de profil et l’affûtage Contre-pointe manuelle ou hydraulique Lunettes manuelles ou hydrauliques Plaque magnétique Pinces de serrage, mandrins de serrage Système de filtration de réfrigérant Filtre extracteur d’air Installation d’extinction au CO2 Axes : Z : 400 mm axe vertical, vis à billes ou moteur linéaire, résolution 50 mm ou 10 mm A : ∞ ISO 50 Porte-outils, résolution 0.0001° W : Course 100 mm, axe pendulaire vertical, moteur linéaire, résolution 10 mm C : 360°, rotation de la tête de rectification, système de mesure directe, résolution 0.0001° Commande : FANUC série 3x, 6 axes commandés Écran couleurs 19‘‘ avec clavier et écran tactile, USB 3.0 Tête de rectification : moteur de rectification avec entraînement direct, refroidi à l’eau
