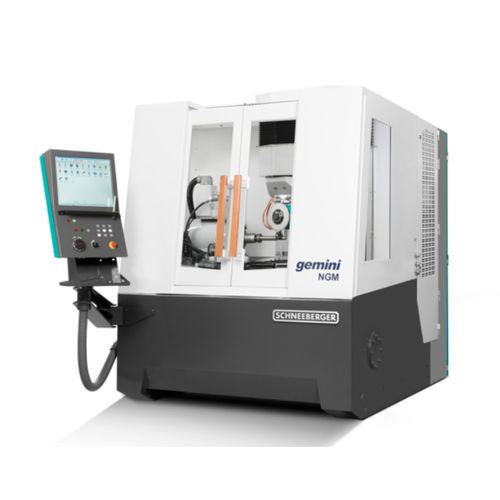

Rectifieuse pour outils de coupe gemini NGM GHP

pour fraise-mèreCNC6 axes

La geminiGHP est la rectifieuse CNC 6 axes très dynamique pour le détalonnage de profil des fraises-mères. Une précision maximale est garantie en continu avec au total 6 axes CNC, guides hydrostatiques avec moteur linéaire et moteur à entrainement direct. Le processus de rectification oscillant est l’élément central du système pour produire un détalonnage précis. Les têtes de rectification interchangeables, avec ou sans contre-pointe, permettent d'utiliser des meules de rectification pouvant atteindre des diamètres de 26 à 100 mm. La commande haute performance traite les points de trajectoire précis le long de la courbe de détalonnage, les faibles masses déplacées et les moteurs linéaires modernes garantissent un très grand dynamisme. Le réglage sur les nouveaux outils est assisté par la programmation directe et interactive sur la machine et est ainsi plus efficace et convivial. Production : profiler de fraise mère, profil selon norme ou spécial Matériau : HSS ou carbure Diamètre : jusqu'à 200 mm Angle de la spirale : +/- 45°. Longueur : jusqu'à 250 mm Accessoires pour élargir la gamme d’application et pour l’augmentation de la productivité : Unité de dressage pour le dressage de profil Contre-pointe manuelle ou hydraulique Systèmes d’entraînement et mandrins de serrage Système de filtration de réfrigérant Filtre extracteur d’air Installation d’extinction au CO2 Axes: Axe Z: 400 mm, trasversal, moteur linéaire, système de mesure direct, résolution 10 nm Axe A: porte-outil HSK 80, moteur direct, système de mesure angulaire direct, résolution 0.0001° Axe B: 270°, rotation de tête d’affûtage, résolution 0.0001°
