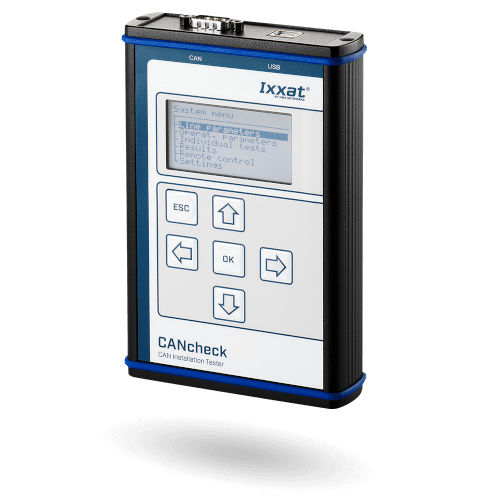

Testeur de réseau de communication CANcheck

de batterieportatif

CANcheck permet aux utilisateurs d'analyser les réseaux CAN lors de la mise en service, de la maintenance et de la recherche de défauts. Cet appareil portatif fonctionnant sur piles se connecte au réseau CAN à tester et fonctionne à l'aide d'un menu clairement structuré. Caractéristiques et avantages Test de câble avec le réseau éteint et test opérationnel avec le réseau allumé Test de câblage : test des résistances entre toutes les broches du connecteur CAN (affectation selon CiA), fournissant une évaluation basée sur des valeurs seuils prédéfinies Test de résistance des bornes : mesure de la résistance entre CAN_H et CAN_L Longueur du câble : mesure de la longueur du câble via un délai d'impulsion, impédance du câble Mesure du niveau de signal : niveau de signal absolu et différentiel répertorié selon l'identifiant Détection de la vitesse de transmission : détection de la vitesse de transmission du système CAN testé Balayage des identificateurs : détermination de tous les identificateurs transmis et affichage de la fréquence de réception Mode CANopen : Niveau de signal et fréquence de réception répertoriés en fonction de l'ID de nœud Bus load : mesure de la charge actuelle du bus du système CAN Trames d'erreur : nombre de trames d'erreur par unité de temps Guide de l'utilisateur : instructions de test avant le test, message OK ou d'erreur après le test, suite après l'acquittement Multilingue : instructions de test en allemand ou en anglais
