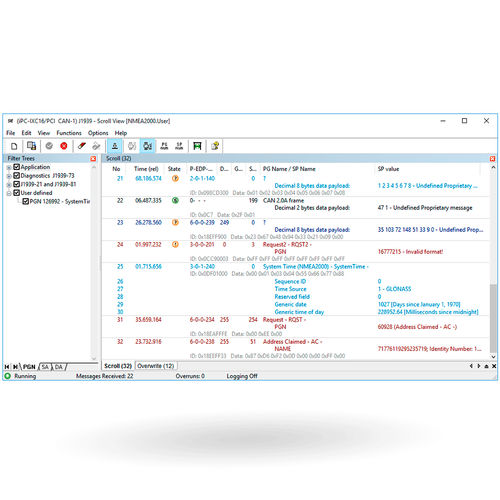

En complément de canAnalyser, le module J1939 permet d'afficher les messages reçus selon la notation SAE J1939. Cela comprend l'interprétation des messages J1939 reçus et l'extraction du numéro du groupe de paramètres, de l'adresse de la source, de l'adresse de la destination et des paramètres suspects transmis avec le nom, la valeur et l'unité. En outre, la priorité des messages, la page de données, le format de l'unité de données du protocole et les champs spécifiques de l'unité de données du protocole sont affichés. Caractéristiques et avantages Simplifie l'analyse des réseaux et des dispositifs SAE J1939 Affichage direct de tous les messages SAE J1939 conformément à la spécification SAE J1939 Intégration facile dans l'environnement de test de canAnalyser Fonctionnement Le module J1939 permet le traitement et l'interprétation du protocole de transport J1939 ainsi que l'interprétation des messages de diagnostic. Les messages d'applications propriétaires peuvent être interprétés si une base de données définie par l'utilisateur avec des définitions de groupes de paramètres et de paramètres suspects est fournie. Cette base de données peut être, par exemple, un fichier XML généré par le concepteur IXXAT SAE J1939. Pour organiser clairement les messages J1939 affichés, il est possible de définir des filtres pour les numéros de groupes de paramètres ainsi que pour les adresses de source et de destination. Le traitement/documentation des messages reçus peut être rendu permanent ou sur commande par une exportation CSV vers un fichier ASCII.
