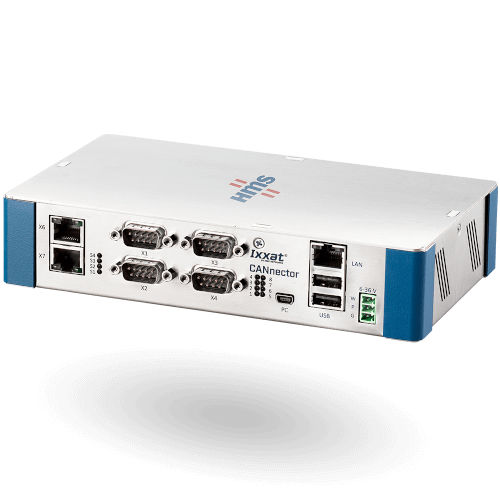

Module passerelle de communication CANnector

industrielEthernetCAN

Le CANnector Range et le CANnector Bridge sont des versions préconfigurées du CANnector S, permettant aux utilisateurs de mettre en place facilement des applications d'extension de portée ou de pontage pour les réseaux CAN et CAN FD sans configuration fastidieuse. La configuration de base du CANnector Range transmet les 6 bus CAN de manière transparente sur une plus longue distance via Ethernet. Deux appareils sont nécessaires pour cette fonction (maître/esclave). En outre, le CANnector Range peut également être utilisé comme une interface CAN(FD) multiple connectée au PC via Ethernet. Cela permet aux applications basées sur Ixxat VCI ou D-PDU-API d'être connectées aux bus de terrain sur une longue distance. Pour ce cas d'utilisation, un seul appareil de la gamme CANnector est nécessaire. Le pont CANnector peut faire office de pont et de passerelle. Les quatre configurations proposées initialisent les 6 interfaces CAN avec 125 kbit/s, 250 kbit/s, 500 kbit/s ou 1000 kbit/s et transmettent toutes les données reçues comme suit : CAN1 ↔ CAN2 ; CAN3 ↔ CAN4 ; CAN5 ↔ CAN6. Des combinaisons spécifiques de débit en bauds peuvent être sélectionnées facilement sans qu'il soit nécessaire d'établir une configuration propre. La fonctionnalité Range et Bridge est exécutée de manière autonome sur l'appareil, un PC n'est nécessaire que pour les configurations spécifiques à l'utilisateur ou la visualisation/stimulation des données. Comme le CANnector Range/Bridge est basé sur la variante commune du CANnector S, la fonctionnalité de l'appareil peut facilement être adaptée ou améliorée en utilisant l'outil ACT - fournissant une fonctionnalité étendue de gamme/pont ou même d'enregistrement.
