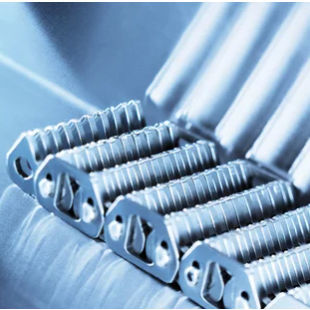

Chaîne à dents inversées avec joints de culbuteur
Pour répondre à des exigences plus élevées en matière de transmission de puissance, par exemple pour les systèmes de transmission des véhicules, on utilise des chaînes de transmission sous forme de chaînes à dents inversées (également connues sous le nom de chaînes silencieuses). Outre l'optimisation cinématique de l'engrènement des maillons dentés avec les dents du pignon, le principe de la randomisation est également appliqué, c'est-à-dire l'installation de plaques de maillons dentés dont le contour diffère des plaques standard. L'échelonnement des plaques de maillon standard et non standard rompt la monotonie des impulsions de contact et, par conséquent, le bruit de la chaîne est rendu discret.
Pour réduire encore davantage les pertes par frottement, on utilise des chaînes à dents inversées avec des articulations à pivot. Une articulation à axe basculant comprend deux axes basculants, l'un étant fixé dans les plaques de maillons dentés du maillon intérieur et l'autre dans les plaques de maillons dentés du maillon extérieur. Les deux goupilles roulent l'une contre l'autre lorsque la chaîne entre et sort du pignon.
---
