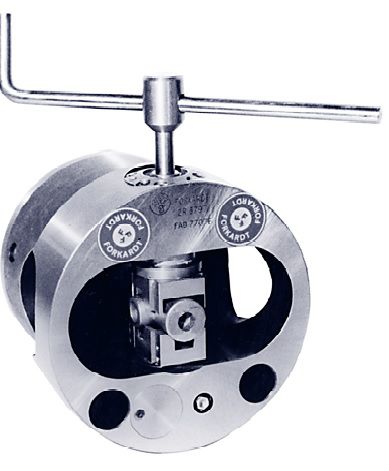

Mandrin hydraulique standard HS

pour pièces à usiner

Le mandrin à indexage semi-automatique FORKADT type HS a été développé pour offrir une alternative plus économique au mandrin hydraulique automatisé FORKADT type HSR. Il est notamment utilisé lorsque l’usinage passe fréquemment d’applications classiques adaptées aux mandrins d’indexage à des pièces à usiner utilisées avec des mandrins automatiques standard. Les dimensions de la connexion côté mandrin du type de mandrin HS sont sélectionnées de manière à correspondre aux mandrins de serrage standard tels que la série KT de FORKARDT. Les cylindres d'actionnement utilisés n’ont pas non plus besoin d’être changés. Les dimensions de raccordement des plaquettes de serrage ont été largement inspirées du HSR, de sorte que de nombreux modèles éprouvés peuvent être utilisés pour le porte-pièce. Zapfenkreuzbearbeitung Armaturen und Fittings Tripodenfertigung Einspannen der Werkstücke mit einem Schlüssel von Hand. Automatisches Schwenken des Werkstückes um 4 x 90° mit Verriegelung nach jedem Schwenkvorgang. Die Betätigung erfolgt durch einen hydraulischen oder pneumatischen Zylinder mit Wegkontrolle in Standardausführung, wie er bei Standard-Kraftspannfuttern zur Anwendung kommt. Der Schwenkvorgang kann bei laufender Spindel erfolgen; der Funktionsablauf ist NC-programmierbar. Schnelle und leichte Montage auf der Maschine wie ein Standard-Drehfutter – daher besonders geeignet zum Nachrüsten vorhandener Maschinen.
