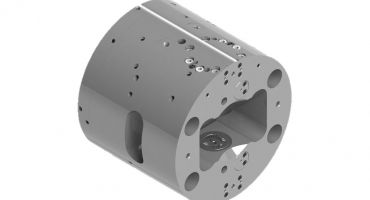

Mandrin hydraulique radial ZHRST

pour pièces à usiner

Le mandrin d’indexage ZHSR à serrage centralisé a été développé sur la base du design éprouvé du mandrin de console HSR. Les mandrins de console constituent une solution appropriée et économique pour de nombreuses applications de serrage de pièces à usiner. Pour des applications telles que l’usinage de pièces moulées, de manchons de tuyauterie, etc., des mandrins d’indexage à serrage centralisé sont nécessaires en raison de la précision requise du contour fini par rapport au contour de serrage. Nos mandrins d’indexage à serrage centralisé sont également presque toujours utilisés sur les machines de ramassage (broches verticales) où le mandrin récupère la pièce à usiner à partir d’une chaîne de montage. Les mandrins d’indexage FORKARDT à serrage centralisé génèrent la force de serrage au moyen de deux pistons de serrage avec des barres de coin parallèles à l’axe et les introduisent dans les mors de base ronds. Les deux mors de base sont synchronisés par un arbre radial. L’actionneur à fraction de tour correspond à la conception du HSR. La précision du centrage est comparable à celle de mandrins automatiques de la même taille. Le contrôle de la position d’indexation via la mesure de pression dynamique est une interrogation directe de la pression atmosphérique des positions individuelles à 90°. Les positions à 45° peuvent aussi être contrôlées pour que le mandrin soit utilisé comme mandrin à pivot (8×45°). Inclinaison précis via commandes « M » Indexage directement à la position désirée Corps clos et stable Soutien direct des barres dentelées au niveau du corps Actionneur à coulisse partielle éprouvé Mors de base légers Force de serrage élevée
