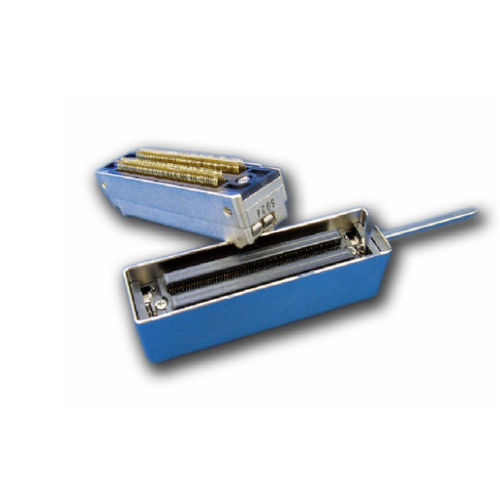

Connecteur ZIF QLC
D-Subrectangulaireà verrouillage

connecteur ZIF
connecteur ZIF
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Format
ZIF, D-Sub
Forme
rectangulaire
Type de connexion
à verrouillage, press-fit, à souder par immersion
Matériau*
en zinc, en aluminium
Applications produit
de carte électronique
Domaine
pour l'industrie
Autres caractéristiques
à blindage EMI, durci, miniature
Courant primaire

0,5 A

Tension

100 V

Description

Description du produit ITT élargit sa famille de connecteurs DL avec le dispositif QLC miniature pour répondre aux exigences de taille, de fiabilité et d'accouplement des équipements médicaux portables. Semblable aux connecteurs de la série DL, le connecteur QLC est très fiable, facile à assembler pendant le câblage et dispose d'un nombre de broches élevé, 260 contacts dans le style PC Board-Mount. Le réceptacle est disponible en contacts à souder standard et en contacts à sertir. Le QLC utilise un boîtier robuste en aluminium nickelé et offre une durée de vie nominale d'au moins 20 000 cycles d'accouplement sans perte de performance. L'interface du connecteur QLC utilise des ressorts EMI et un mécanisme de verrouillage du blindage pour assurer une pression d'accouplement uniforme sur le périmètre du connecteur accouplé, créant un blindage EMI/RFI. Avec les progrès technologiques actuels qui nécessitent des systèmes de connexion plus petits, ITT a réduit la taille de la DL actuelle de plus de 60% avec le même nombre de contacts.

---
