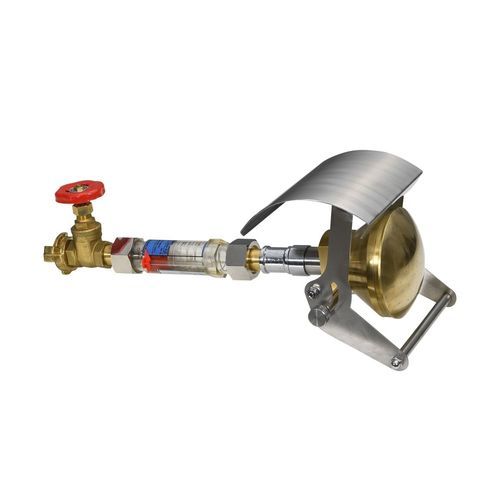

Buse de pulvérisation SB.1000

pour eaupour test

Buses de pulvérisation conformes à la norme EN 60529 pour les essais IPX3 / IPX4 Objectif et tâche Les buses décrites ci-dessous permettent de tester, conformément à la norme DIN, le "matériel électrique à l'intérieur d'un boîtier" contre les effets de la pénétration de l'eau. Les buses sont conformes à la norme DIN 60529 Elles permettent d'effectuer les tests de protection suivants : IP X3 = pulvérisation d'eau IP X4 = projection d'eau Construction : - La pomme de douche a un diamètre extérieur de 102 mm. - La concavité de la pomme de douche a un rayon de 75,5 mm - La pomme de douche comporte 121 trous d'un diamètre de 0,5 mm. - La pomme de douche est fabriquée en 2 parties - Grâce à cette construction, il est possible de nettoyer facilement la pomme de douche. - Le cercle intérieur est percé de 24 trous dont l'angle est de 30° - Le cercle extérieur est percé de 96 trous dont l'angle inclus est de 15° - La pomme de douche est précédée d'un déflecteur - Le déflecteur est amovible. - Le test IPX3 est effectué avec le déflecteur, tandis que le test IPX4 est effectué sans le déflecteur - Une vanne de régulation et d'arrêt du débit d'eau est installée - Un débitmètre pour la détection du volume d'eau (0-20l/min) est installé - Raccord de tuyau à la buse de pulvérisation adapté au tuyau fourni - un tuyau de pression de 5 m fait partie de la livraison Exigences d'installation chez le client - Raccordement à l'eau (pression d'écoulement de 3 bars / débit d'eau > 30l/min)
