Pied de machine 0.0.719.15

en métalréglable

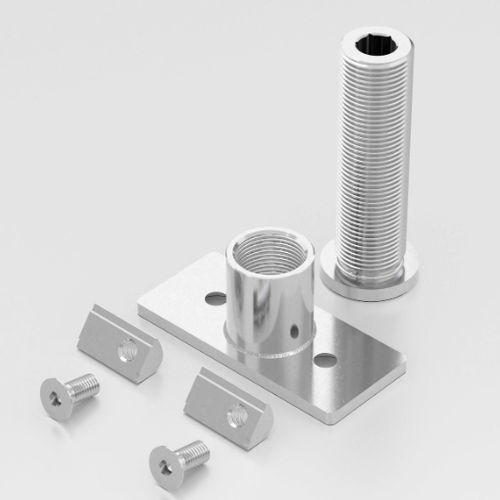

Le socle réglable 8 M20x40 est à capacité de charge élevée et à réglage continu de la hauteur sur 40 mm. Il dispose d’un flasque intégré qui permet de le fixer sur une rainure 8. A cet effet, un trou traversant doit être pratiqué dans le profilé d’une hauteur d’au moins 80 mm. La fixation au sol est effectuée au moyen de vis d’ancrage SF x130 (0.0.720.66). Instructions de montage Séquence de montage pour socle réglable 8 M20x40 avec vis d’ancrage sur profilés de largeur 40 mm : 1) Pratiquer un trou traversant de ⌀24 mm (si nécessaire des deux côtés) 2) Insérer et fixer le socle réglable 3) Niveler le cadre par le haut à l’aide d’une clé hexagonale 4) Réaléser le fond et nettoyer le trou 5) Introduire la vis d’ancrage par le haut et serrer
