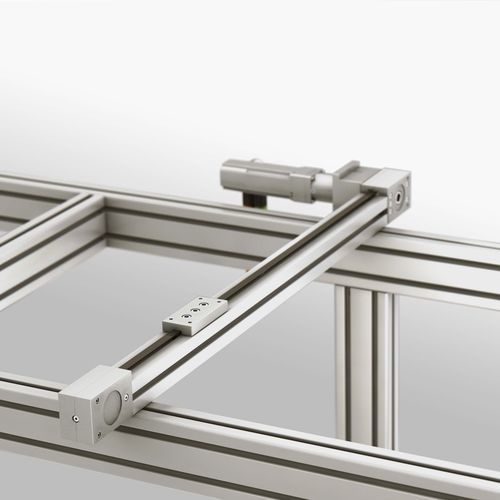

Unité linéaire à profilé 0.0.655.98

à courroie crantéeà servomoteurcompacte

Légère, silencieuse et performante ! L’unité linéaire GSF 8 40 R10 est un système complet efficace à encombrement minimal. Cette unité linéaire économique, mais néanmoins performante, se contente d’un petit nombre de pièces. Par exemple, le chariot utilise la rainure 8 du profilé support pour le guidage. Il se déplace sans lubrifiant sur un coulisseau à faible usure. L’entraînement par courroie et le bloc d’entraînement sont réalisés de manière particulièrement compacte. Le tendeur de la courroie est intégré dans le bloc. Les poulies montées sur paliers à roulement assurent un fonctionnement toujours régulier. Le retour de la courroie crantée passe par la rainure du profilé. Les dimensions compactes et la conception sans maintenance caractérisent l’unité linéaire GSF 8 40 R10 et en font une solution très efficace. Elle convient parfaitement aux applications visant à déplacer des masses relativement faibles. L’arbre creux permet le montage d’un accouplement à moyeu expansible à droite ou à gauche, en fonction de l’installation. Note : L’unité linéaire GSF 8 40 R10 est fournie avec la longueur de course demandée sous la forme d’un système complet prêt à installer. On peut également commander des composants séparés pour créer des unités personnalisées. Unité linéaire GSF 8 40 R10 Spécifications de charge parcours à charge maximale : 1000 km max. Vitesse : 1 m/s En raison de leur principe de fonctionnement, les guidages coulissants ont tendance à fonctionner de manière légèrement irrégulière (effet « stick-slip ») à faible vitesse et à charge accrue. Cet effet peut être renforcé par une précontrainte trop élevée de la courroie.
