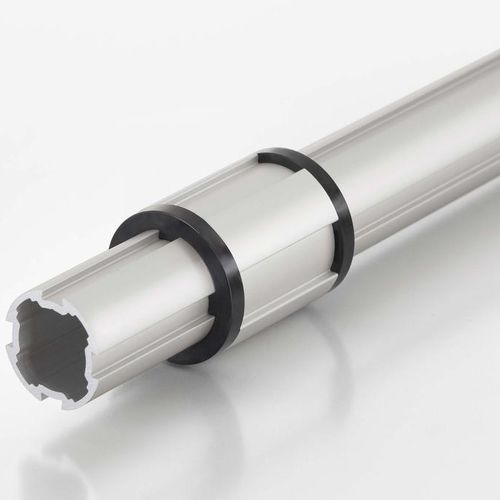

Palier lisse linéaire 0.0.676.25

en aluminiumà douilleantifriction

Rien ne saurait le détourner. Les bagues de palier D40/D30 ESD anti-rotation servent à guider un tube profilé D40/30 de manière précise le long d’un tube profilé D30 et d’un profilé 6 D30. Ces bagues de palier profitent des rainures pour empêcher toute rotation autour de l’axe longitudinal du profilé de guidage. Ainsi, le composant déplacé d’une application de type LCA/karakuri coulisse le long du profilé support et ne dévie pas grâce au dispositif anti-rotation. Ce fonctionnement facilite par exemple le guidage des contrepoids dans les applications de type karakuri où aucune rotation autour du profilé de guidage n’est souhaitée. Le palier lisse D40/D30-50 ESD anti-rotation est disponible sous la forme d’un ensemble complet d’une longueur de 50 mm. Des composants individuels permettent de créer des paliers personnalisés de la longueur voulue afin d’obtenir des rapports de guidage parfaits. Note : Contrairement à la version anti-rotation, les bagues de palier D40/D30 ESD (0.0.665.63) permettent également des mouvements rotatifs. Palier lisse D40/D30-50 ESD Pour différents paliers lisses d’une longueur supérieure à 50 mm, il faut pratiquer quatre alésages dans le tube profilé D40/D30 (0.0.666.63) dans lesquels s’accrochent les languettes des bagues de palier lisse. Fx = 50 N Fz = 500 N Mx = 5 Nm My = 5 Nm Mz = 0 Nm (0.0.665.36) Mz = 5 Nm (0.0.676.25)
