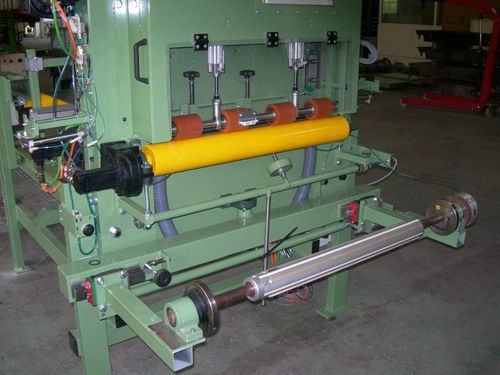

Machine de découpe par guillotine

pour tissusde déroulageélectrique

Cette guillotine permet de débiter à longueur des morceaux de tissu (non tissé polyester) à partir d'une bobine. Le profil de la découpe peut être simple ou complexe et peut comporter éventuellement des chutes. Notre principe de découpe électrique est basé sur un ou plusieurs servomoteur(s). Il n'y a aucune source d'énergie hydraulique (absence de d’échauffements, fuites, etc...). Ce système permet une cadence soutenue associée à des mouvements extrêmement souples et précis. L'intérêt de notre système réside dans l'utilisation d'un démultiplicateur à came permettant de faire agir une force de plus en plus élevée au fur et à mesure que l'on s'approche du billot de coupe. La répétitivité de position de la lame, de l'ordre du micron, permet de couper sans billot plastique et donc de supprimer tout consommable sur des millions de coupe. La puissance est très modeste au regard de la cadence et des puissances développées (jusqu'à 50T si besoin). Ex : 1kW installé pour 10 tonnes à 15 cycles par minute, consommation lissée à 300W environ source d'économies La lame de découpe est synchronisée au moyen d'un automatisme avec 2 servomoteurs, amont et aval à la coupe. En amont le servomoteur permet le déroulage du tissu depuis la bobine, en aval le servomoteur permet l'évacuation des découpes sur le convoyeur à bande prévu à cet effet. Un dispositif de saisie des découpes en bout du convoyeur peut être envisagé à la demande. Il est difficile de définir une cadence type pour cette guillotine qui dépend grandement du défilement du tissu et de la force de coupe.
