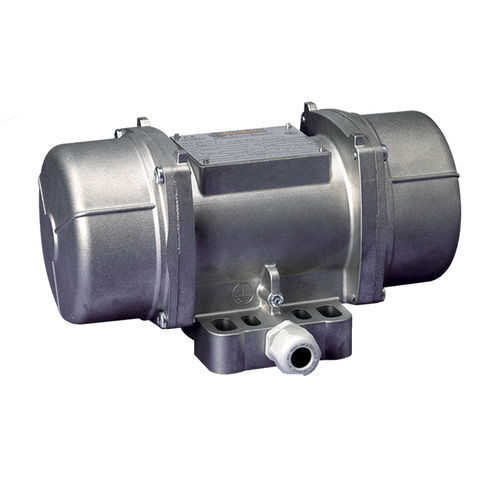

Conçue pour un service industriel en continu, la série M3 se caractérise par la plaque à borne placée sous le vibrateur pour obtenir une dimension d’encombrement réduit, un design plus compact et une protection élevée des contacts électriques. La fixation multi trous permet aux vibrateurs M3 de s’adapter a diverses entraxes de fixation. La série M3 est conforme aux plus récentes lois internationales IEC et EN pour l’emploi dans les atmosphères de poussières potentiellement explosives. En particulier la série M3 peut être utilisée dans les zones 21 et 22.
CATÉGORIE
II 2 D
DEGRÉ DE PROTECTION
tD A21 IP66 (en cours de mise à jour Ex tb IIIC Db)
CLASSE DE TEMPÉRATURE
voir données techniques
CERTIFICAT CE
LCIE 05 ATEX 6163 X
ZONES D’UTILISATION
21, 22
Alimentation
Tension triphasée de 24V à 690V, à 50Hz ou 60Hz, ou bien monophasée 100-130V à 60Hz et 200-240V à 50Hz. Alimentation également possible par onduleur PWM de 20Hz à la fréquence de la plaque avec une installation à couple constant
Polarité
2 et 4 pôles
Fonctionnement
Service continu (S1) au maximum de la force centrifuge et de la puissance électrique déclarées.
Force centrifuge
Jusqu’à 311 kgf (3.05 kN).
Classe d’isolation
Classe F (155°C).
Moteur electrique
Asynchrone triphasé et monophasé. Bobinage isolé par encapsulage sous vide. Le rotor est de type moulé sous pression en aluminium (cage d’écureuil).
