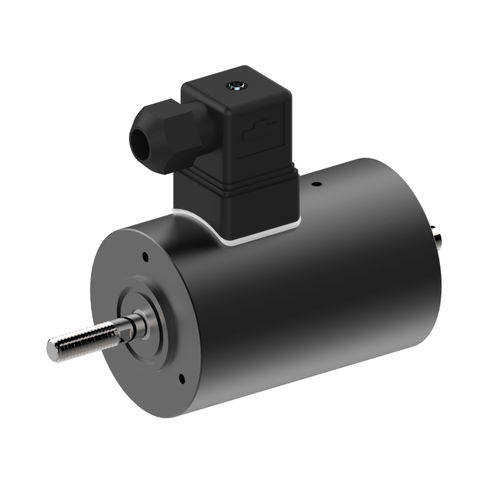

Électro-aimant linéaire UG series

sur mesurepour charges lourdesindustriel

Solénoïde industriel Solénoïde industriel linéaire pour travaux lourds et longue durée de vie. Disponible en version course de poussée ou course de traction. Des solénoïdes sur mesure sont disponibles sur demande. Solénoïdes industriels fonctionnement en traction ou en poussée, en double ou en retour Solénoïdes DC Généralités Force du solénoïde Les forces indiquées dans les données de performance sont mesurées à un température ambiante de 20°C avec le solénoïde fonctionnant à sa température normale de fonctionnement, avec 90 % de sa tension nominale. Ils s'appliquent à la tension nominale préférentielle de 24 VDC. Les valeurs indiquées dans les diagrammes peuvent différer de ±10% en raison de la dispersion naturelle. Temps de fonctionnement et de libération Les temps de fonctionnement et de déclenchement sont des données de temps standard, s'appliquent à la tension nominale préférée, sont mesurés avec une charge égale à 70 % de la valeurs indiquées dans les schémas et ont été commutées côté courant continu avec un relais à anche humide. Tension nominale préférée Les solénoïdes ISLIKER ont une tension nominale préférentielle de 24 VDC. Autre des tensions nominales jusqu'à 230 VAC peuvent être fournies. Aux applications de classe de sécurité I la connexion à la terre doit être professée par l'utilisateur et conformément aux dispositions statutaires VDE 0580 §6. Cycle d'utilisation Le temps de cycle maximum pour déterminer le rapport cyclique est de 300 sec. Terminaisons électriques a) avec fils toronnés (300 mm) UL-1569 b) avec connexion par fiche et prise DIN 43 650 c) avec une boîte à bornes Pour les applications à courant alternatif Les électroaimants avec boîte à bornes ou connexion par fiche et douille peuvent être équipé d'un récepteur double alternance permettant de les raccorder au réseau de courant alternatif. La puissance maximale du récepteur est d'environ 100 W pour 230 VAC. Le palier magnétique de la douille du piston Le plongeur est soutenu en place par des douilles en PTFE.
