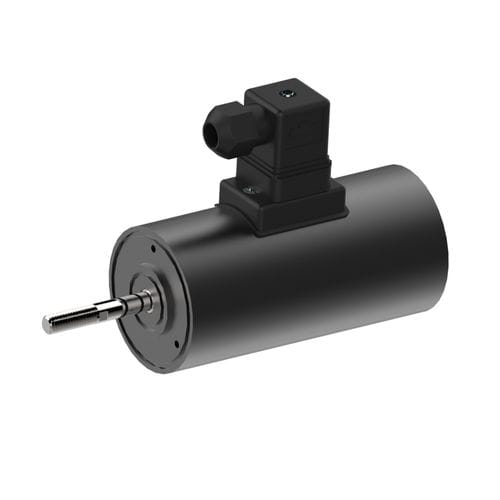

Électro-aimant linéaire GIu series

sur mesureà double bobineIP20

Solénoïde industriel (fonctionnement en retour) Le solénoïde industriel de retour est fabriqué avec deux bobines. Le poussoir peut prendre deux positions différentes et la position finale du poussoir est déterminée par l'excitation de la bobine. Des solénoïdes sur mesure sont disponibles sur demande. Spécifications course de retour Fonctionnement Tension nominale préférentielle 24 VDC (max. 220 VDC) Classe d'isolation B (130°C) DIN VDE 0580 Tension d'essai EN 60664-1 Catégorie d'onde III Degré de protection Fil d'alimentation W IP20 (IEC 60529) Raccordement par fiche et prise S IP40 ; max. IP65 (IEC 60529) Terminaison électrique Fils conducteurs (300 mm), AWG20 Raccordement par fiche et prise DIN-175301-803 Traitement de surface verni noir Masse mobile 0,088 kg Poids total du solénoïde 0,500 kg Notes 1) Electro-aimants fabriqués et contrôlés selon la norme DIN VDE 0580 2) Forces indiquées mesurées à 20°C ambiante et en fonctionnement température avec 90 % de sa tension nominale, en position horizontale 3) Valeurs de force pour référence seulement et peuvent différer ±10% par suite de la dispersion naturelle 4) Des exécutions spéciales sont disponibles 5) Toutes les spécifications sont sujettes à changement sans préavis 6) Conforme à la directive RoHS ; sans halogène (PVC) 7) Nos "Explications techniques" fournissent des informations sur l'utilisation de ainsi qu'aux instructions générales de montage et de sécurité
