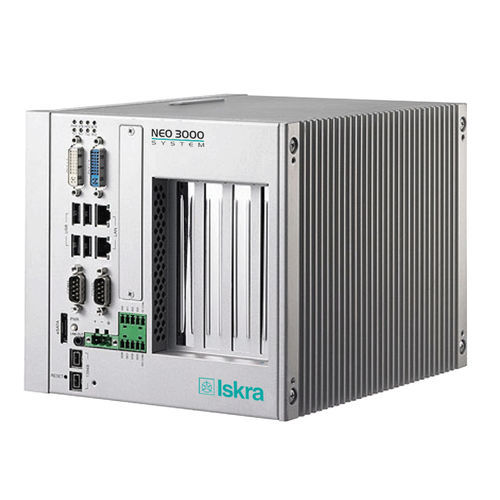

Unité de communication de données SCU 810

Le module SCU 810 est un dispositif de communication complexe destiné à l'interconnexion de tout dispositif électronique intelligent (IED) du système de contrôle et de protection de sous-station Iskra NEO 3000 (NEO 2000) et de tout fournisseur tiers. L'IED est considéré comme un relais de protection numérique, un ordinateur de baie, un RTU intelligent, un compteur d'énergie ou autre, utilisé dans la sous-station. Le dispositif SCU 810 couvre les fonctions de communication nécessaires dans les sous-stations et les fonctions de traitement des données, de synchronisation de l'heure mondiale et d'automatisation des sous-stations. Il peut également servir de passerelle d'interconnexion entre des niveaux de systèmes de contrôle hiérarchiquement différents, de la sous-station aux centres de répartition des services publics, où les données de sous-stations géographiquement dispersées sont regroupées dans une base de données unique qui forme un système de supervision intégré d'un réseau électrique plus étendu réseau électrique d'une zone plus étendue. Le SCU 810 est un dispositif multi-protocole qui permet la communication simultanée avec différents IED connectés sur des ports de communication séparés en utilisant n'importe quel protocole listé. L'extension matérielle des ports de communication est possible en utilisant l'unité d'extension ECU 032 qui fournit jusqu'à 64 ports. Pour la communication avec les appareils via IEC 61850, il est possible d'utiliser un réseau optique avec une configuration en étoile ou en anneau. Le SCU 810 prend également en charge un certain nombre de fonctions automatiques inévitables lorsqu'il est utilisé comme contrôleur d'automatisation maître dans un système d'automatisation de la distribution.
