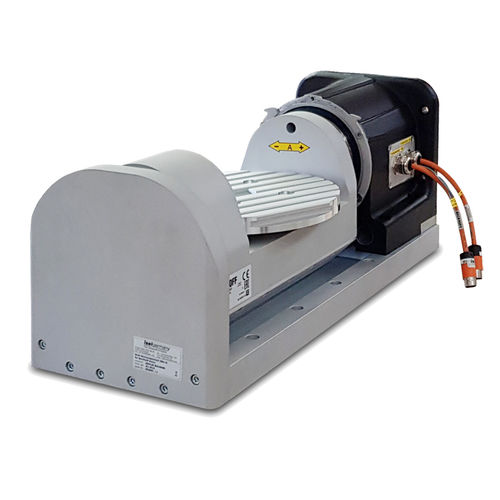

Unité de rotation DSH-M

L'unité rotative pivotante DSH-M permet d'équiper les machines existantes d'un 4e et d'un 5e axe. L'unité rotative pivotante est basée sur la série RDH éprouvée et robuste de la série isel avec technologie d'entraînement harmonique. La conception a été maintenue très compacte pour assurer la meilleure utilisation possible de l'espace avec une capacité de charge élevée. Les tables rotatives individuelles sont équipées d'unités d'entraînement harmoniques, qui garantissent des capacités de charge de moment élevées et des précisions de concentricité et de battement axial élevées. L'unité rotative pivotante est disponible dans les variantes de taille DSH-S et DSH-M. Une grande variété de moteurs pas à pas ou de servomoteurs peuvent être utilisés comme entraînements. En outre, divers types d'interrupteurs de fin de course ou de points de référence sont disponibles. La plage de pivotement de l'axe de pivotement peut être définie individuellement et l'axe rotatif peut être tourné indéfiniment. 4ème/5ème axe de la machine CNC isel Avec engrenage de précision (Harmonic Drive) - Roulements de sortie très résistants et rigides - Jeu nul et grande rigidité à la torsion Moteur : EC60 TM - 200W/48V NEMA 23 (moteur pas à pas MS 200) Rapport de réduction : 1:101 1:51
