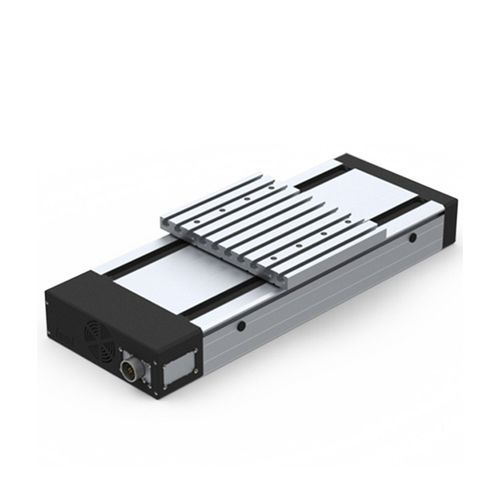

Unité linéaire à profilé Linear unit equipped with spindle drive LES 5

à servomoteurà moteur linéairede précision

Boîtier d'arbre en aluminium profilé L225 × H75 mm, anodisé naturel Unité linéaire avec 4 arbres de précision en acier Ø 12 h6, matériau Cf53, dureté 60 ± 2 HRC Glissières d'arbre en aluminium WS 5/70, 2 x WS 5/70 (70 mm de long), réglables sans jeu, système de lubrification central Entraînement à recirculation de billes au pas de 2,5 / 4 / 5 / 10 et 20 mm LES 5 AVEC ENTRAÎNEMENT DE LA BROCHE 2 voies, 225 mm de large, moteur intégré CARACTÉRISTIQUES Profil du logement de l'arbre en aluminium W225 × H75 mm, anodisé naturel Zone de serrage et face inférieure du profilé fraisée à plat Avec 4 arbres de précision en acier Ø 12 h6, matériau Cf53, dureté 60 ± 2 HRC Glissières d'arbre en aluminium WS 5/70, 2 x WS 5/70 (70 mm de long), réglables sans jeu, système de lubrification central Entraînement à recirculation de billes au pas de 2,5 / 4 / 5 / 10 et 20 mm Etanchéité du profilé par joints à lèvre résistants au frottement Plaques d'extrémité en fonte d'aluminium Avec 2 interrupteurs de fin de course ou de référence, précision de répétition ± 0,02 mm Roulements à contact angulaire étanches dans l'entraînement - bride en acier COURSE DU PROCESSUS pour 1 × WS 5 / 70 = Longueur du profil (L1) - 150 mm à 2 × WS 5 / 70 = Longueur du profil (L1) - 280 mm Longueur de profil (L1) de 290 mm à 3490 mm Longueurs de profil en trame de 100 mm disponibles ! Longueur maximale jusqu'à 3490 mm sur demande. OPTIONS Profilé en aluminium anodisé noir Frein électromagnétique Glissières en acier LS2 (réf. 223007) Kit de fixation de l'interrupteur de fin de course (voir accessoires) DISPONIBLE SUR DEMANDE Système de mesure de la longueur Couvercle de soufflet
