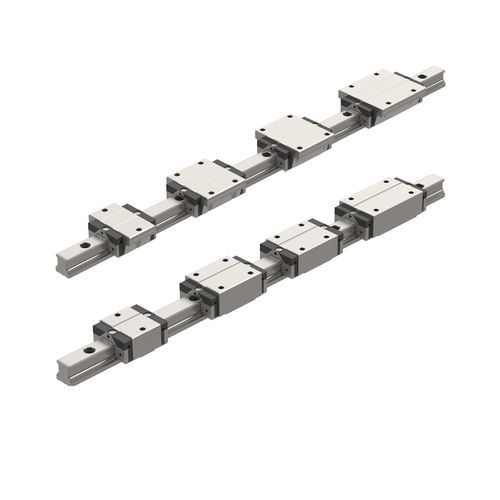

Guide linéaire à patin Profile rail guide type PSF 15, 20, 25 and 30

de précisioncompacten acier

PSF - GUIDE RAIL PROFILÉ ET PSS - CHARIOT RAIL PROFILÉ ARC = conception compacte HRC/ERC = conception haute Largeur du chariot : conception à bride F | conception à bloc M Longueur du chariot : S-court | N-normal | L-long FS = Bride, modèle court FN = Bride, modèle normal FL = Bride, modèle long MS = Conception en bloc, conception courte MN = Conception en blocs, conception normale ML = Conception de bloc, conception longue Les guidages linéaires sont conçus avec quatre chemins de roulement en O. Les billes en acier de précision transmettent les forces introduites à un angle de contact de 45 degrés. Les billes en acier de précision transmettent les forces introduites à un angle de contact de 45 degrés (voir le croquis suivant). Par rapport à la disposition en X, la disposition en O offre une plus grande rigidité à la torsion. Pour obtenir une capacité de charge et une rigidité optimales, le nombre maximal de billes d'acier a été utilisé, malgré l'espace limité. Par conséquent, des charges de couple statiques et dynamiques élevées sont possibles. Les mêmes charges nominales s'appliquent à toutes les directions de charge avec une conception compacte
