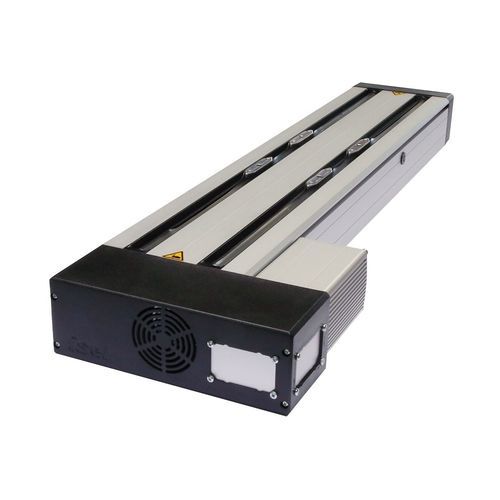

Unité linéaire à profilé LES 6

à servomoteurà moteur linéairede précision

Avec 4 arbres de précision en acier Ø 12 h6, matériau Cf53, dureté 60 ± 2 HRC Rainures d'arbre en aluminium WS 5/70, 2 x WS 5/70 (70 mm de long), réglables sans jeu, système de lubrification central Transmission à recirculation de billes avec pas de 2,5/4/5/10 et 20 mm Longueurs et pas standard + longueurs et pas max. disponibles voir description du produit Longueur spéciale sur demande ! 2 rails, 150 mm de large, le moteur peut être monté latéralement CARACTÉRISTIQUES Profil du logement de l'arbre en aluminium W150 × H75 mm, anodisé naturel Zone de serrage et face inférieure du profilé fraisée à plat Avec 4 arbres de précision en acier Ø 12 h6, matériau Cf53, dureté 60 ± 2 HRC Rainures d'arbre en aluminium WS 5/70, 2 x WS 5/70 (70 mm de long), réglables sans jeu, système de lubrification central Transmission à recirculation de billes avec pas de 2,5/4/5/10 et 20 mm Etanchéité des profils par joints à lèvre résistants au frottement Plaques d'extrémité en fonte d'aluminium Avec 2 interrupteurs de fin de course ou de référence, répétabilité ± 0,02 mm Roulements à contact angulaire étanches dans l'entraînement - bride en acier COURSE DU PROCESSUS à 1 × WS 5 / 70 = Longueur du profil (L1) - 150 mm à 2 × WS 5 / 70 = Longueur du profil (L1) - 280 mm Longueur de profil (L1) de 290 mm à 3490 mm Longueurs de profil en trame de 100 mm disponibles ! Longueur maximale jusqu'à 3490 mm sur demande. OPTIONS Profilé en aluminium anodisé noir Frein électromagnétique Glissières en acier LS2 (réf. 223007) Kit de fixation de l'interrupteur de fin de course (voir accessoires) DISPONIBLE SUR DEMANDE Système de mesure de la longueur Couvercle de soufflet Assemblage à gauche du module moteur
