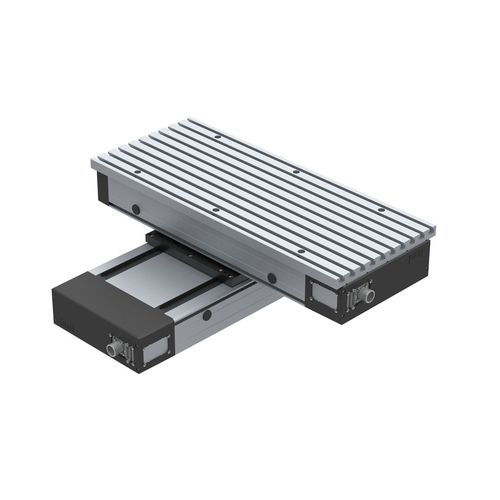

Table de positionnement XY Kreuztisch 10/20

motorisée2 axesstandard

Deux unités linéaires isel LES 5 réglables sans jeu avec servomoteur intégré Entraînement à recirculation de billes, pas de 10 mm Course : Axe X : 210/310 mm Axe Y : 210/310 mm Options (tableau croisé 10/20) : pas de broche de 5 mm Plaque de rainurage en T fraisée moteur pas à pas Servo contrôleur Autre course TABLE TRANSVERSALE LINÉAIRE 10/20 FIGURE Les tables transversales 10/20 sont composées de deux unités linéaires LES 5, qui sont reliées entre elles à angle droit. Les axes individuels sont entraînés par un servomoteur à recirculation de billes au pas de 10 mm. Pour obtenir une capacité de charge très élevée, chaque axe est équipé de quatre rainures linéaires. En plus de cette conception standard, il est possible de combiner toutes les unités linéaires LES 5 entre elles à l'aide des plaques de connexion crossbench. CARACTÉRISTIQUES Deux unités linéaires isel LES 5 réglables sans jeu avec servomoteur intégré Entraînement à recirculation de billes, pas de 10 mm Course : Axe X : 210/310 mm Axe Y : 210/310 mm OPTIONS : pas de broche de 5 mm Plaque de rainurage en T fraisée moteur pas à pas Servo contrôleur Autres déplacements
