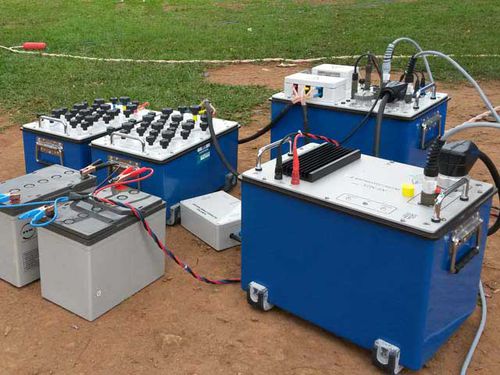

Système de détection pour eau souterraine NUMIS Poly

par sondage par résonance magnétique

Le Numis Poly est un système de sondage de résonance magnétique (RMP) pour la détection directe des eaux souterraines jusqu'à 150 m de profondeur. • Le NUMIS Poly est un équipement RMP modulaire multi-voies découpé en unités pesant autour de 25 kg, ce qui le rend portable. • L'émetteur produit des impulsions à la fréquence de Larmor • Les récepteurs (jusqu'à 4) mesurent le signal RMP et le bruit après filtrage, amplifient et convertissent de l'analogique au numérique. • L'ordinateur portable reçoit des données brutes, puis les traite, les affiche et les stocke (séries temporelles comprises) pour une interprétation ultérieure • Deux convertisseurs DC/DC sont nécessaires (pour une profondeur d'investigation maximale de 150 m), pour alimenter un boucle carrée de 150 m de côté (longueur totale de 600 m). Cependant, si une investigation à 100 m est suffisante, une seule unité de convertisseur est nécessaire avec une boucle varré de 100 m de côté (longueur totale de 400 m). Avec un seul convertisseur, seule la constante de temps transversale (T2 *) est mesurée ; avec deux convertisseurs, les constantes de temps transversales et longitudinales (T1) sont mesurées. T1 offre une meilleure estimation de la perméabilité que T2 * • Les deux unités doivent être utilisées pour les latitudes inférieures (pour un champ terrestre inférieur à 31 000 nT avec une boucle de 150 m, ou 37 000 nT avec une boucle de 100 m ). Une seule unité nécessaire pour les latitudes moyennes voir élevées. • Les récepteurs 2 à 4 peuvent être utilisés comme boucles de référence (amélioration du rapport signal/bruit) ou pour l'acquisition 2D
