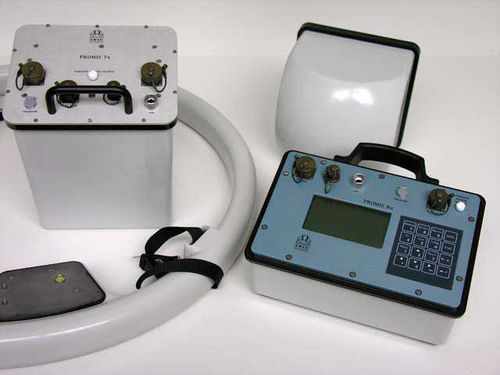

Instrument de mesure de champ magnétique Promis 10

à courant de Foucaultpour applications géophysiquesautomatique

Le système Promis est un système EM de type slingram multi-espacements et multi fréquence, possédant 3 composantes. Il a été conçu pour le sondage et le profilage du sol. Ce système comporte une boucle émettrice qui produit un champ magnétique primaire, induisant un courant de Foucault dans les matériaux conducteurs du sol. Ces courants de Foucault génèrent à leur tour un champ magnétique dit secondaire qui sera mesuré avec la boucle réceprtice. Ce système mesure les composantes en phase et en quadrature du champ magnétique secondaire. La longueur entre les boucles du récepteur et de l'émetteur varie entre 20 m et 400 m pour les applications standard. Ce système permet de travailler avec 10 fréquences allant de 110 Hz à 56 kHz. La profondeur de pénétration dépend de l'espacement et de la fréquence. Elle est généralement définie comme étant la moitié de l’espacement. Un profilage peut être effectué en déplaçant à la fois l'émetteur et le récepteur vers la station suivante. Les systèmes HLEM traditionnels ne mesurent que la composante verticale du champ magnétique (Hz). Le rapport champ magnétique secondaire / primaire étant lié à la conductivité du sol, permet de localiser les structures conductrices qui interceptent le profil. Dans le cas du PROMIS, les 3 composantes mesurées par le système permettent de donner une information sur la direction et le pendage de la structure (car le champ magnétique reste perpendiculaire aux directions du courant de Foucault et donc au plan de faille).
