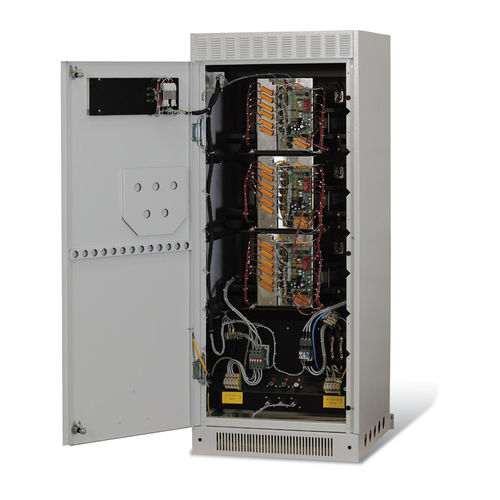

Conditionneur de réseau électrique monophasé MINISTATIC series

triphasé

Cet élément de protection assure la suppression des impulsions de tension (spikes) de mode différentiel et des pics de mode commun, y compris ceux à haute tension (au-delà de 6kV). FILTRES RFI Ils assurent l’atténuation des perturbations haute fréquence (au-delà de 300kHz), continues ou par impulsions, de mode commun ou différentiel. TRANSFORMATEUR D’ISOLEMENT Il est caractérisé par une faible impédance de sortie, l’insensibilité au facteur de puissance, une forte atténuation et un isolement fonctionnel et diélectrique. Il appartient à la classe F et possède une configuration par enroulements concentriques rentrés, afin de répondre aux critères d’impédance et de facteur de puissance. Le double blindage assure une atténuation de mode commun supérieure à 110dB jusqu’à 350 kHz ainsi qu’un isolement conforme aux normes applicables en matière de transformateurs d’isolement. Les distances en surface et dans l’air sont supérieures à 7 mm. L’isolement entre le primaire et le secondaire à 50/60 Hz est supérieure à 3750 V. L’isolement des tensions par impulsions de foudroiement est de 8kV. REGULATEUR ELECTRONIQUE DE TENSION Il stabilise la tension en permettant, dans n’importe quelle condition de charge, une précision de ±3% et des rendements élevés, sans produire de perturbations EMI. Principales caractéristiques: vitesse de régulation moyenne inférieure à 2ms/v; insensibilité au facteur de puissance; impédance dynamique réduite (0,5%); capacité élevée de surcharge (7 à 10 In) ; rendement supérieur à 99%;
