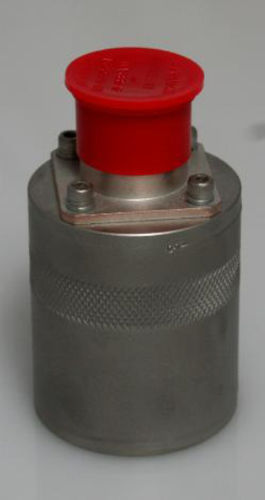

Accéléromètre à axe unique 970

piézoélectriquedurciétanche

L'IRD modèle 970 est un accéléromètre robuste à faible impédance destiné à être utilisé avec des instruments portables sur tous les types de machines tournantes. Le modèle 970 possède une électronique intégrée pour fournir une sortie à faible impédance et éliminer le besoin de câbles spéciaux à faible bruit. Le modèle 970 est étanche à la poussière et à l'humidité et fonctionne jusqu'à une température de 121°C (250°F). Un seul goujon de montage ¼" - 28 est utilisé pour fixer l'accéléromètre sur une surface plane. Des adaptateurs de montage isolés sont disponibles pour les cas où des problèmes potentiels de mise à la terre peuvent exister entre la surface de montage du transducteur et l'instrument. La puissance et le courant de fonctionnement de l'accéléromètre sont fournis par l'extérieur, généralement par l'instrument SPÉCIFICATIONS GÉNÉRALES Fréquence Réponse 5 à 3000 Hz ± 10% à 70° F (21°C) Sensibilité 50 mV/g nominal ± 10% @ 100Hz Champ magnétique Sensibilité 0.001 g/Gauss @ 60 Hz Plage dynamique : 0,001 à 70 g en pointe Résonance 27 kHz montée, nominale Mise à la terre Cas isolé de la masse du signal Power Exigence +8 à +15 VDC et -8 à -15 VDC Broche A- +VDC Broche B- -VDC Pin C- commun Broche D- signal Boîtier en acier inoxydable de la série 300, étanche, boîtier soudé, étanche à la poussière Réponse transversale 5% en moyenne Bruit résiduel Moins de 0,0002g de sortie du transducteur à large bande Choc 2000g de pointe Plage de température -40° à 250° F (-40° à 121° C) Connecteur 4 broches, type MS 12S-10P Montage ¼" - 28 trous taraudés, ¼" profond Poids 220 grammes (7,7 oz)
