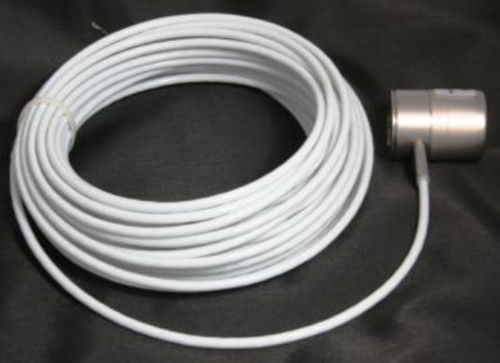

Le capteur de vibrations IRD modèle 941B est un accéléromètre sismique à l'état solide destiné à être monté en permanence sur des machines. Il est conçu pour résister aux environnements industriels difficiles, notamment aux températures élevées, aux éclaboussures de fluides, à la vapeur et aux radiations, et il est résistant aux éclaboussures constantes de liquide de refroidissement sur les machines-outils. Les larges gammes de fréquence et d'amplitude du 941B s'adaptent à la plupart des types de machines tournantes. La petite taille du 941B permet une installation à proximité des roulements et le câble intégré élimine les problèmes souvent rencontrés avec les connecteurs.
Une fixation unique simplifie l'installation sur un point plat de 38 mm de diamètre, à l'aide d'une vis mécanique ¼- 28. Le support de serrage facilite le retrait et le remplacement du capteur lors des opérations de maintenance sans affecter les performances du capteur. Le 941B possède un amplificateur interne à faible impédance de sortie capable de transmettre le signal de vibration avec précision sur un câble de plusieurs milliers de pieds de long, ce qui le rend idéal pour les grandes installations avec un équipement de traitement de signal centralisé. L'amplificateur est protégé contre les décharges électrostatiques et les interférences radioélectriques pour un fonctionnement fiable et sans problème. Une tension de polarisation continue sur le fil de sortie permet de tester à distance la continuité du câble et son bon fonctionnement.
SPÉCIFICATIONS GÉNÉRALES
Fréquence
Réponse
10 Hz à 2 kHz ±10% à 21°C (70°F)
Sensibilité 50 mV/g ±10% @ 100 Hz
Dynamique
Gamme
.005 - 100 g en pointe
Transverse
Réponse
5% en moyenne
Le boîtier de mise à la terre se connecte au blindage du câble
(isolé des circuits internes)
Power
Exigence
Alimentation +16 à +26 VDC @ 9 mA
à travers une résistance de 1000 ohms
Biais de sortie +10 à +20 volts DC
---
