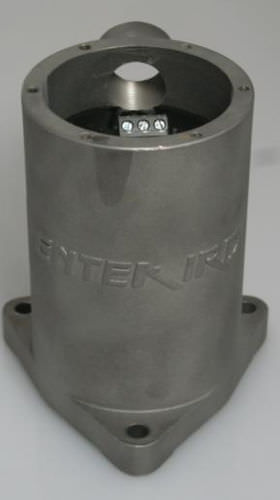

Le modèle 580 est un capteur de vitesse sismique à l'état solide destiné à être installé de façon permanente sur des machines industrielles. Il ne comporte aucune pièce mobile. Le boîtier étanche offre une durée de vie exceptionnellement longue et sans problème dans des conditions difficiles, comme dans les usines, les raffineries, les centrales électriques et les mines.
La large gamme de fréquences - 120 à 120 000 CPM - fait que ce capteur convient à presque toutes les machines.
Le boîtier en acier inoxydable moulé est conçu pour résister aux abus mécaniques et est résistant à la plupart des produits chimiques. Les connexions électriques du Nsensor sont situées à l'intérieur du boîtier et sont protégées de l'environnement.
Un bossage fileté est prévu sur le boîtier pour l'installation du câble par un conduit ou un presse-étoupe.
Le boîtier est électriquement isolé des composants internes, de sorte que le capteur modèle 580 peut être utilisé sur des machines à paliers isolés ou lorsqu'une bonne mise à la terre électrique n'est pas pratique. Le capteur modèle 580 peut être utilisé dans des zones dangereuses (voir les spécifications).
SPÉCIFICATIONS GÉNÉRALES
Fréquence
Gamme
2 à 2 000 Hz à ±10% à 70° F
(21° C)
Sensibilité 1080 mV/in/s (42,52 mV/mm/s)
Magnétique
Domaine
Sensibilité
.00015 in/s équivalent @ 60Hz
(.0038 mm/s équivalent)
Utilisable
Amplitude
0-6 in/s (0-152 mm/s)
Choc 500g maximum
Sortie
Impédance
10 Ω
Montage Trois (3) trous pour ¼ in. (6 mm) de diamètre
à 120 degrés sur 3 ½ in. (89
mm) cercle de diamètre. L'empreinte est de 4 ¼ in.
(108 mm) de diamètre.
Construction Boîtier en acier inoxydable de type 316 ; néoprène
joint de couvercle, quincaillerie en acier inoxydable
---
