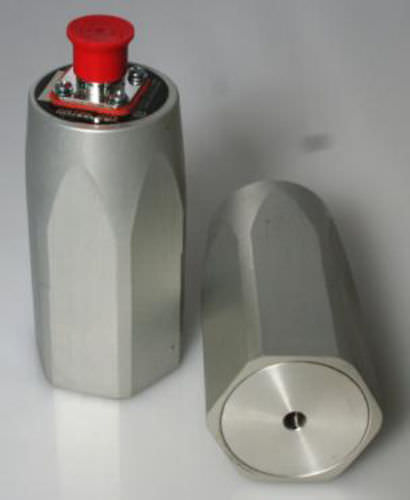

Capteur de vibrations magnétique 544

à bobine mobile

TRANSDUCTEUR DE VITESSE Le capteur de vibrations IRD Balancing Model 544 est un transducteur de vitesse sismique avec une bobine en mouvement dans un champ magnétique permanent. Le modèle 544 convient à une grande variété d'applications de surveillance manuelle et continue grâce à son rendement élevé, sa faible impédance, sa large réponse en fréquence et sa construction robuste. Le boîtier en aluminium anodisé est étanche à l'eau, à la poussière et à la poussière pour une utilisation dans les zones dangereuses de la division 2. Une variété d'accessoires sont disponibles. Installation : 1. L'axe sensible peut être orienté dans n'importe quelle direction. 2. La surface de montage doit être plane et lisse (au minimum diamètre = 2 3/8 in). 3. L'axe du goujon de montage doit être perpendiculaire à la fixation surface. 4. Serrer à la main seulement. 5. La broche A du connecteur est à la fois la masse du signal et du boîtier ; la broche B du connecteur est le signal. SPÉCIFICATIONS GÉNÉRALES Réponse en fréquence 14 à 1 000 Hz à ± 8% à 21°C (70°F) Sensibilité 1080 ±10% mV/in/s (42,52 mV/mm/s) Amplitude maximale 125 mils pk-pk à 70 Hz 30 g au-dessus de 70 Hz Impédance R=2 k L= 0,7H @ 70° F (21° C) Champ magnétique Sensibilité 0.15 in/s/Gauss Facteur d'amortissement 0,7 (critique) à 70° F (21° C) Transverse Réponse Moins de 5% (en moyenne) entre10 et 1000 Hz Boîtier étanche à l'eau et à la poussière Connecteur 2 broches (10SL-4P) Fondement Le cas et le signal sont communs Montage ¼" - 28 trous taraudés, ¼" profondeur Montage Orientation Tout Poids 1,3 livres. (0,59 kg) Température Gamme -40 à 500° F (-40° à 260° C)
