Machine à équilibrer horizontale ​B140-200K

statiqueà palier souplelourde

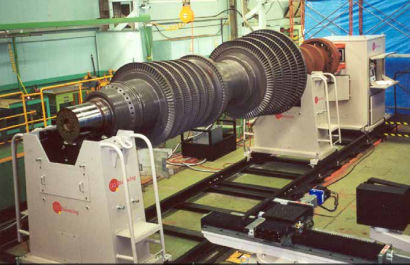

Spécifications de performance pour Modèle B140 Machine à équilibrer 90000 kg (200000 livres) Capacité Type d'entraînement et d'usinage 1.1 Machine à équilibrer 1.1.1 Le modèle B140 est une machine d'équilibrage dynamique, à axe horizontal et à paliers souples. Il utilise des transducteurs à bobine mobile pour mesurer le mouvement d'un rotor déséquilibré sur des suspensions en mouvement libre. La machine doit être solidement montée sur un sol standard en béton armé, mais ne nécessite aucune fondation spéciale. Afin d'offrir une méthode de montage transportable facile à utiliser, des pinces de voie sont fournies pour verrouiller les socles et la console à une voie ferrée existante ou à un ensemble de plate-forme de voie ferrée préfabriquée en option. Le modèle B140 a un Console d'entraînement avec moteur à vitesse variable et réducteur à plusieurs vitesses pour un transfert efficace du couple au rotor. Le système End Drive utilise un arbre à cardan (fourni) pour faire tourner le rotor. Les adaptateurs permettant de fixer l'arbre à cardan au rotor sont à la charge du client. L'utilisation d'un arbre à cardan peut nécessiter l'utilisation d'un outil électronique de compensation (une caractéristique de l'instrument modèle 295) pour éliminer les erreurs dues à l'ajustement et/ou au déséquilibre de l'outil de l'adaptateur. La machine et l'instrument sont faciles à installer et à utiliser. La méthode d'étalonnage standard utilise des poids d'essai pour étalonner le rotor par rapport à l'instrument d'équilibrage afin d'obtenir la lecture la plus précise possible du déséquilibre. Instrumentation 1.2.1 L'instrument d'équilibrage standard est le modèle 295 qui dispose de grands compteurs à affichage numérique et de filtres numériques synchrones sur l'arbre. Les déséquilibres dynamique (gauche/droite), statique et de couple peuvent être affichés, les réglages individuels des pièces peuvent être enregistrés et les résultats de l'équilibrage peuvent être imprimés sur une imprimante externe.
