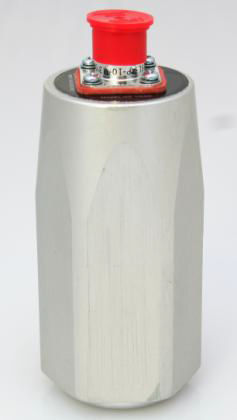

Le modèle 546DP est un transducteur de vitesse à haute sensibilité avec un solénoïde interne mobile pour la fixation directe de l'aiguillon (DP) sur des pièces vibrantes. Avec la sonde optionnelle fixée magnétiquement à la pièce vibrante et le boîtier monté rigidement sur une référence fixe, la tension de sortie est directement proportionnelle à la vitesse de vibration. La sonde magnétique élimine les problèmes d'alignement lors de l'installation du transducteur
1. La sonde optionnelle doit être fixée à l'objet vibrant à l'aide d'une pointe magnétique (P/N E10170). Ne pas dépasser les limites de la course de la sonde.
2. La broche A du connecteur est la masse du signal et la masse du boîtier ; la broche B est le signal.
3. Lorsqu'il est acheté avec un support de montage et une pointe magnétique (E11194), le support doit être monté sur une surface de référence fixe. La pointe magnétique doit être en contact avec l'objet vibrant.
SPÉCIFICATIONS GÉNÉRALES
Fréquence
Réponse
2 à 200 Hz dans une plage de ±5% à 21°C (70°F)
Sensibilité 1080 ±10% mV/in/s crête
(42,52 mV/mm/s)
Dynamique
Gamme
0 - 125 mils pk-pk
Impédance R=2 k
Magnétique
Domaine
Sensibilité
0.15 in/s/Gauss
Course de la sonde : 9,5 mm (0,375") en crête
Connecteur 2 broches (10SL-4P)
Fondement Le cas et le signal sont communs
Montage Le boîtier doit être monté de manière rigide sur un
base solide. La sonde peut être directement
connecté à la partie mobile par le
aimant.
Montage
Orientation
Axe sensible horizontal
Poids 2 livres (.9kg)
Température
Gamme
-40° à 250° F (-40° à 121° C)
---
