Série B - B50F
2300 kg (5000 lb) Capacité
Machine d'équilibrage fabriquée par l'utilisateur
AXE HORIZONTAL, USAGE GÉNÉRAL, PALIER SOUPLE,
MACHINE À ÉQUILIBRER
DESCRIPTION
Le B50F est une machine d'équilibrage dynamique à axe horizontal et à palier souple, assemblée avec des pièces d'équilibrage de précision fournies par l'IRD® et fabriquées sur place par l'utilisateur.

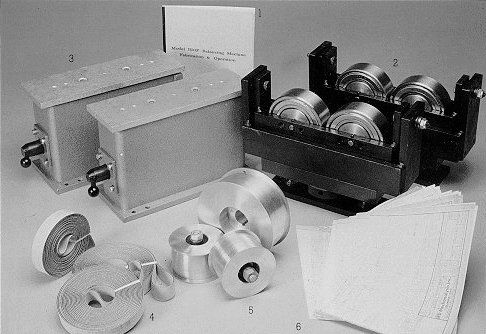

IRD® fournit deux supports de travail à suspension modulaire, deux ensembles de supports de travail à rouleaux, une poulie de moteur d'entraînement, des poulies folles, des courroies, des butées de fin de course et des plans de fabrication.
Le client fournit un banc de machine, des socles pour le montage des supports de travail à suspension modulaire, le moteur d'entraînement, le contrôleur de moteur à vitesse variable et un cadre pour l'entraînement par courroie.
Des ensembles d'instruments optionnels, des supports de travail pour le rotor V-Block, des systèmes d'entraînement et des dispositifs de maintien de charge négative sont disponibles.
SPÉCIFICATIONS GÉNÉRALES
- Capacité de poids : 2300 kg (5000 lb)
- Max. Dia. du rotor : 2180 mm (85,8 in)
- Max. Sensibilité : 4 g mm (0,16 g in)
- Longueur standard du lit : 2170 mm (fabriqué par l'utilisateur) (85,4 in)
- Journal Dia Range : 19 - 330 mm (0,75 - 13 in)
- Séparation de journal à journal :
(Basé sur l'utilisateur 140 - 2030 mm
Lit fabriqué) (5,5 - 80 in)
- Type de conduite : Entraînement par courroie suspendue
avec tension manuelle des courroies
(Fabriqué par l'utilisateur - Poulies de renvoi par l'IRD)
- Moteur d'entraînement recommandé :
DC 3,7 kW
(5 HP)
Vitesse variable (fournie par l'utilisateur)
- Plage de vitesse d'équilibrage :
250 à 6000 t/mn
(Dépend du diamètre du rotor entraîné)
---
