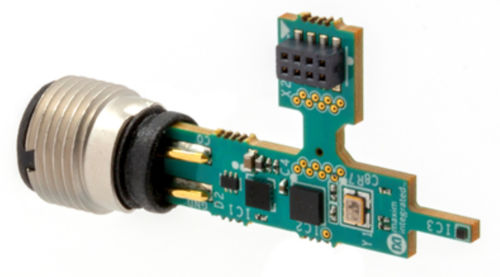

Capteur de température numérique MAXREFDES173

USBIO-Linkconnecteur M12

Le MAXREFDES173# est un modèle de référence complet de capteur de température local IO-Link® de haute précision qui offre une excellente précision de température de -40°C à +85°C. Construit dans un facteur de forme industriel, le design utilise le capteur de température numérique MAX31875 de Maxim Integrated® avec une interface I2C. Le MAX31875 fonctionne sur une plage de températures allant de -50°C à +150°C et mesure les températures de -40°C à +145°C avec une précision de ±1,75°C ou mieux. Le capteur de température effectue des conversions de température plus précises de 0°C à +70°C (±1,0°C). Un microcontrôleur Renesas RL78 (R5F10E8EALA) assure l'interface entre le capteur de température MAX31875 et l'émetteur-récepteur IO-Link MAX14827A. Le microcontrôleur RL78 fonctionne de -40°C à +85°C. Les rails 3,3V et 5V sont générés par deux régulateurs LDO intégrés dans le MAX14827A, ce qui réduit le nombre de composants externes requis et l'empreinte du circuit. Le MAX31875 et le MAX14827A sont des dispositifs à faible consommation, ce qui permet à cette conception de référence de consommer une puissance minimale avec une faible dissipation thermique. De plus, les deux produits Maxim sont dans des boîtiers au niveau de la tranche (WLP), ce qui donne au MAXREFDES173# une empreinte globale minuscule. Ce capteur utilise la pile de périphériques IQ2 Development™ IO-Link pour communiquer avec tout maître compatible IO-Link version 1.1. La carte contient un connecteur M12 mâle pour la connexion à un maître IO-Link conforme à l'aide d'un câble M12 standard. Connectez la MAXREFDES173# à n'importe quel maître IO-Link pour faciliter l'évaluation (par exemple, le maître IO-Link iqLink® USB avec le logiciel associé). Caractéristiques -Conforme à la norme IEC 61131-9 -Pile IO-Link de développement IQ2 -Conforme à la version 1.1 d'IO-Link
