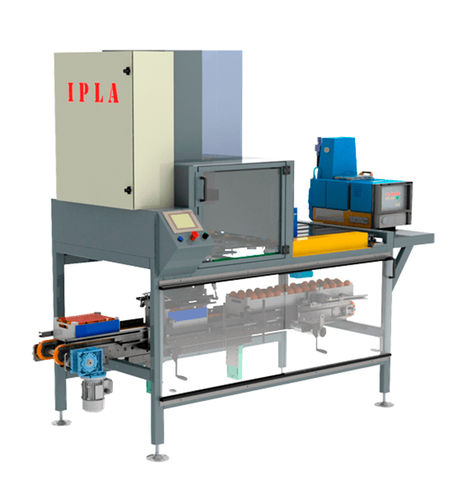

Machine de pose de complexes automatique EASY10

pour l'industrie agroalimentaire

Machine conçue pour la pose de complexes en mailles et carton sur des caisses en bois par colle chaude. La dépose est réalisée un à un, équipé du chariot qui alimente les complexes depuis un magasin jusqu’au-dessus de la caisse en position de dépose. Fonctionnement Les caisses sont alimentées depuis la zone d’emballage par un convoyeur. Elles sont cadencées dans la machine par un pousseur pneumatique jusqu’à la position de pose de complexe une à une. Durant le transfert en position de dépose, les pistolets de colle distribuent un trait de colle chaude de chaque côté avant que les côtés du complexe soient pressés sur les bords de l’emballage. Les complexes sont alimentés depuis le magasin jusqu’à la position de dépose par un manipulateur à ventouses horizontal. Après le transfert du complexe en position, le manipulateur horizontal se retire pendant que le système de collage descend pour presser les côtés du complexe sur les faces latérales de l’emballage. La pression de collage est exercée par les pinces du chariot vertical. Caractéristiques • Construit en tube, tôle et plaque d’acier mécanosoudés • Peint avec une peinture Époxy, polyuréthane double composant. • Mouvement horizontal par motoréducteur équipé d’un encodeur, courroies dentées et variateur de fréquence • Mouvement vertical par servomoteur, guide prismatique de précision et courroies crantées. • Applicateur de colle chaude avec tuyaux chauffants. • Adaptable du format Pitufo jusqu’à 50 x 30 cm. • Peut passer 60 x 40 et 50 x 30 cm. • Guide latéral du convoyeur ajustable par manivelle • Contrôle de la machine par écran tactile
