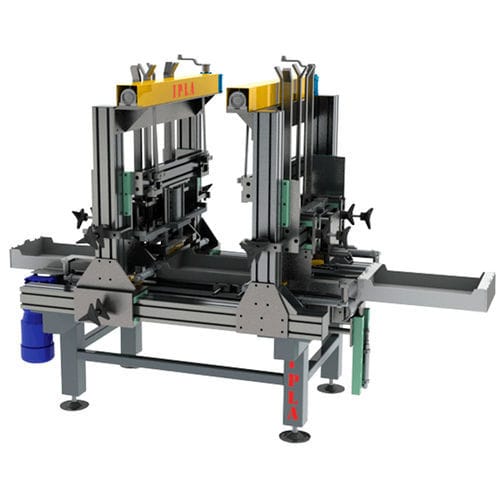

Machine de fabrication pour caisses en bois PLANK1

automatiquepour l'industrie agroalimentaire

Machine conçue pour la pose de lattes sur des emballages bois avec agrafage. La dépose se fait une à une, la machine est équipée d’un magasin vertical de lattes à plat et d’un système d’agrafage. Le système positionne les lattes de chaque côté avant qu’elles soient agrafées sur les tasseaux d’angle de la caisse. Fonctionnement Les lattes en bois doivent être chargées manuellement dans les magasins faciles d’accès. Les caisses sont introduites par un convoyeur depuis la zone de confection par un pousseur pneumatique qui cadence l’entrée des caisses dans la zone de confection. Grace à un manipulateur à ventouses, la dernière latte est position pour l’agrafage. Ensuite la caisse est positionnée par un pousseur pneumatique et les lattes sont agrafées. Le cycle se poursuit pour positionner la seconde latte de la caisse. Dans les cas où il est nécessaire de placer des lattes avec des gravures avec une certaine orientation, il est possible de placer deux modules d’agrafage à une certaine distance pour effectuer l’agrafage simultané des deux lattes. Caractéristiques • Construit en tube, tôle et plaque en acier mécanosoudés • Peint en peinture Époxi, polyuréthane double composant. • Transporteur à chaines avec système pneumatique de positionnement des caisses. • Mouvement par guides de précision • Ventouses pour l’aspiration par système venturi. • Agrafeuse industrielle pour agrafes de 22mm de long. Résistance augmentée. • Adaptable à différents formats et hauteurs de caisses • Permet de passer les formats 60 x40 et 50 x30 en by-pass • Réglage en hauteur par manivelle
