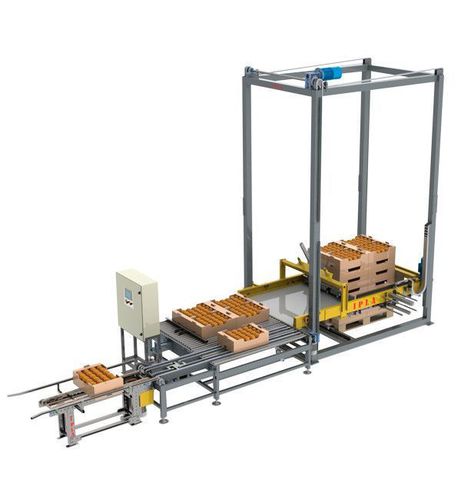

Palettiseur de plaques PCPi3

couche par couchepour caissesde légumes

Palettiseur à couches, translate les mosaïques depuis la table vers la palette par une plaque équipée du système de centrage. Ce palettiseur est conçu pour des caisses qui par leurs formes ou leur résistance ne peuvent pas être manipulées par un système à pince avec pression. Ce palettiseur permet la constitution de couches avec vides, caisses avec couvercles et les couches correctement maintenues. Fonctionnement Les caisses entrent sur la table de formation de mosaïque depuis un convoyeur à chaines avec un tourneur inclus. Sur la table la couche de caisses se crée, une fois la couche complète créée, la charge su déplace sur une plaque par l’intermédiaire d’un poussoir. La plaque est dotée d’un système de mouvement horizontal et vertical, elle se déplace au-dessus de la zone de palettisation. Lorsque la position de palettisation est atteinte, le système de centrage de la couche se ferme et la plaque se retire pour déposer la couche sur la palette. Caractéristiques • Construit en tube, plaque et tôle d’acier mécanosoudés. • Recouvert de peinture Epoxi, Polyuréthane double composant • Mouvement vertical par l’intermédiaire de 4 chaines auto-tendeuses, guidées par des roues de caoutchouc dur vulcanisé. • Mouvement horizontal par l’intermédiaire de chaines flottantes guidées pas roues vulcanisées • Centreur pneumatique guidé par roulement linéaires • Convoyeur à chaines à l’entrée avec tourneur de caisses motorisé • Pousseur de transfert de couche motorisé avec guidage prismatique de précision. • Contrôle par contact fin de course. • Option pour incorporer un centreur de couche pour assurer le parfait positionnement sur la palette et les couches précédentes.
