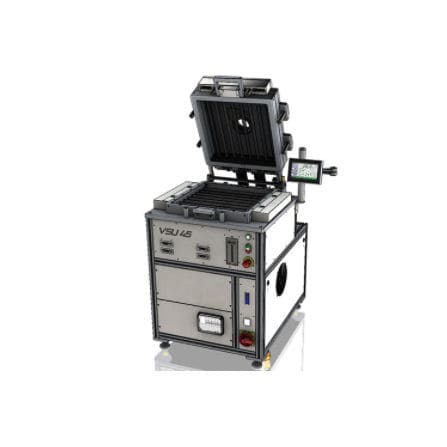

Four de brasage tendre par refusion

sous vide

Four de soudure et de brasage par refusion sous vide programmable avec une surface de chauffe de 420x420mm. Des lampes infrarouges sont placées en croix sous la plaque d'outillage et dans le couvercle. La plaque d'outillage, de forme carrée et de dimensions 420x420 mm, peut être fabriquée dans n'importe quel matériau approprié, y compris avec des ouvertures personnalisées pour les fixations à l'intérieur. La conception permet de charger la plaque d'outillage à l'intérieur de la chambre avec les pièces qui s'y trouvent, ce qui convient à la production en série. Refroidissement du processus au moyen d'un flux d'azote qui souffle du fond de la chambre contre la plaque d'outillage. Environnement du processus : azote, gaz inerte, acide formique, gaz de formation Température maximale - 450°C Surface de chauffe - 420 x 420 mm Plaque chauffante - amovible : graphite, aluminium, etc. Espace libre au-dessus de la plaque chauffante - 60 mm Rampe de montée en température / descente en température - 250°C/min Écart de régulation - +/- 0,5°C Éléments chauffants - 16x lampes chauffantes infrarouges en deux rangées croisées Contrôle du chauffage - individuel/réglable sur chaque lampe chauffante Refroidissement de la plaque chauffante - flux d'azote Mesure de la température - jusqu'à 4 thermocouples de type K librement positionnables Mesure de la pression - gamme complète sur deux manomètres Vide maximum - 1x10-2 mbar (5x10-6 mbar avec la pompe turbo) Barboteur d'acide formique - récipient de 40 ml en façade avec remplissage automatique Refroidissement du corps de la chambre - mélange eau/éthylène glycol Hublot du couvercle - 80 mm avec obturateur Affichage - LCD 7" avec écran tactile Logiciel PC - enregistrement du processus, transfert de recettes, etc. Interface utilisateur - commande à distance par E/S de relais Dimensions - voir le plan Poids - 280 kg Alimentation électrique - 3 phases, spécifique au pays
