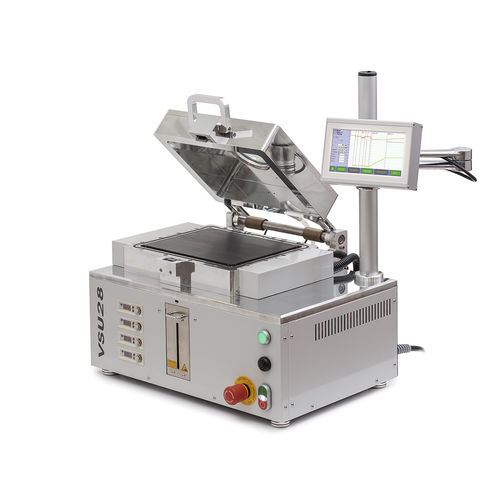

Four de brasage tendre par refusion VSU28

sous videpour composants électroniques

Four de soudure et de brasage par refusion sous vide programmable avec une surface de chauffe de 260x210mm. Des lampes infrarouges placées sous (ou en option, également au-dessus) de la plaque d'outillage la chauffent. La plaque d'outillage, de forme rectangulaire et de dimensions 260x210 mm, peut être fabriquée dans n'importe quel matériau approprié, y compris avec des ouvertures personnalisées pour les fixations à l'intérieur. La conception permet de charger la plaque d'outillage à l'intérieur de la chambre avec les pièces qui s'y trouvent - ce qui convient à la production en série. Le refroidissement du processus est assuré par un flux d'azote qui souffle du fond de la chambre contre la plaque d'outillage. La chambre elle-même est refroidie à l'eau. Un refroidisseur d'eau externe est nécessaire, s'il n'est pas commandé avec le rack de montage MR23CP. Environnement du processus : azote, gaz inerte, acide formique, gaz de formation Température maximale - 650°C Surface de chauffe - 260 x 210 mm Plaque chauffante - amovible : graphite, aluminium, etc. Espace libre au-dessus de la plaque chauffante : 50 mm en cas de chauffage simple / 60 mm en cas de chauffage double Rampe de montée en température / descente en température - 250°C/min Déviation de contrôle - +/- 0.5°C Éléments chauffants - 8x/16x lampes chauffantes infrarouges en une ou deux rangées Contrôle du chauffage - individuel/réglable sur chaque lampe chauffante Refroidissement de la plaque chauffante - flux d'azote Mesure de la température - jusqu'à 4x thermocouples de type K librement positionnables Mesure de la pression - transmetteur de pression intégré Vide maximal - 5x10-2 mbar Barboteur d'acide formique - récipient de 40 ml, intégré dans le panneau avant Refroidissement du corps de la chambre - mélange eau/éthylène glycol Hublot du couvercle - 80 mm / non disponible avec le double chauffage Affichage - LCD 7" avec écran tactile Logiciel PC - enregistrement du processus, transfert de recettes, etc. Interface utilisateur - commande à distance par E/S de relais Dimensions - voir le schéma
