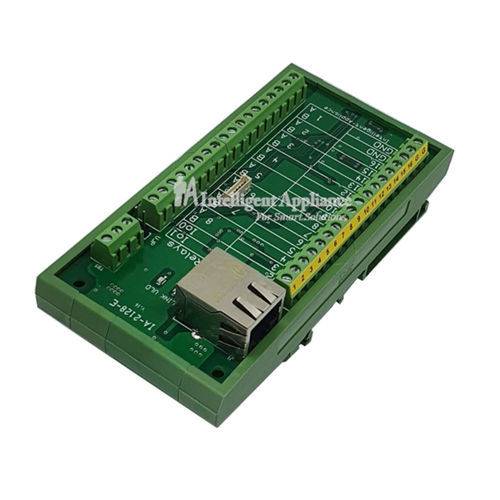

Module E/S numérique IA-2128-E

Ethernet TCP/IP16 entrées numériques8 canaux

Le IA-2128-E est un module d'E/S TCP/IP/Ethernet avec 16 canaux d'entrées numériques, 2 canaux d'E/S numériques et 8 photo-relais. Ce dispositif d'E/S compact offre une grande variété de modes de fonctionnement. La surveillance des états des entrées numériques peut être effectuée à la fois par interrogation et par détection des changements d'état, en générant un rapport automatique à chaque changement d'état. Une autre fonction consiste à sélectionner le canal de transfert de rapport automatique entre les canaux principaux et un canal supplémentaire dédié. Un autre mode de fonctionnement est le mode pair-à-pair. Ce mode de fonctionnement permet une réflexion bidirectionnelle sur l'état entre deux modules du même type, de manière directe, sans avoir besoin d'un ordinateur hôte. Une autre caractéristique consiste à définir la structure de l'entrée numérique comme Pull-up ou Pull-down, en réglant la logique d'entrée en conséquence. Les canaux E/S numériques doubles supplémentaires sont constitués de collecteurs ouverts et de résistances Pull-up, ce qui offre une option d'élargissement riche qui peut être utilisée pour le handshaking (prise de contact), la synchronisation, la communication, etc. Les photo-relais sont des relais à semi-conducteurs isolés offrant d'excellentes performances et pouvant être utilisés à la fois comme relais et comme étage de sortie multifonction. Ils peuvent facilement fonctionner comme un étage de sortie à collecteur ouvert PNP ou NPN, en les connectant simplement à GND ou à une tension positive.
