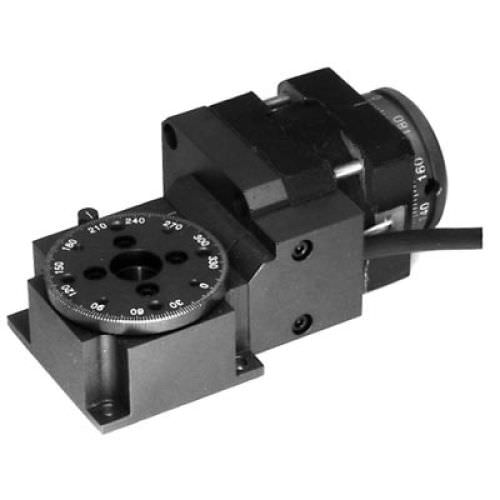

Platine de positionnement linéaire RTHM-174

XYrotativemotorisée

Les étages rotatifs de la série RTHM offrent une résolution de l'ordre de la seconde d'arc lorsqu'ils sont commandés par un micro-pas ou un contrôleur de servomoteur sans balais. La conception à profil bas est rendue possible par l'utilisation de roulements de précision compacts. Le chariot rotatif de la platine permet une rotation continue de la charge jusqu'à 10 kg et possède une grande ouverture pour permettre le passage du chemin optique ou des câbles directement à travers la platine. Le corps principal des scènes est fabriqué en aluminium anodisé léger et peut être fixé directement à une table optique ou à des actionneurs linéaires ou XY mobiles et peut être monté dans n'importe quelle orientation. Un ensemble d'engrenages à vis sans fin de précision est utilisé pour transférer le mouvement rotatif du moteur pas à pas en un mouvement rotatif du chariot. Sa petite taille permet de l'utiliser dans des espaces confinés, tels que des cavités laser, des machines de texturation de disques, des zones de fabrication de composants à fibres optiques ou de fabrication de semi-conducteurs. Les étages rotatifs RTHM-174 et RTHM-190 compatibles avec le vide sont disponibles pour fonctionner à un vide de 10-6 Torr.
