Platine linéaire RTHM-30-60J

XYrotativemotorisée

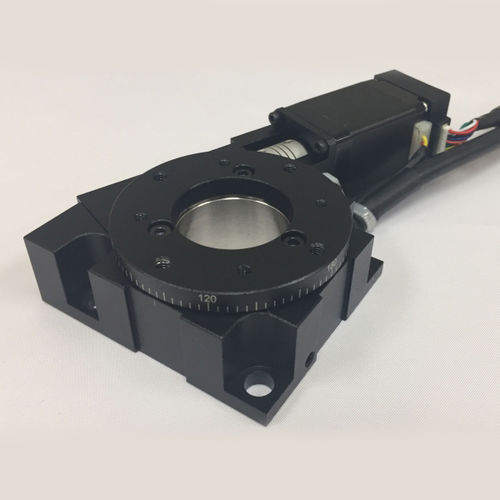

Les platines rotatives de la série RTHM offrent une résolution de l'ordre de la seconde d'arc lorsqu'elles sont pilotées par un contrôleur de micro-pas ou de servo-moteur sans balais. La conception à profil bas est rendue possible par l'utilisation de roulements de précision compacts. Le chariot rotatif de la platine assure la rotation continue d'une charge allant jusqu'à 10 kg et dispose d'une grande ouverture pour permettre le passage du chemin optique ou des câbles directement à travers la platine. Le corps principal des platines est fabriqué en aluminium anodisé léger et peut être fixé directement à une table optique ou à des actionneurs linéaires ou XY mobiles et peut être monté dans n'importe quelle orientation. Un engrenage à vis sans fin de précision est utilisé pour transférer le mouvement rotatif du moteur pas à pas en mouvement rotatif du chariot. Sa petite taille permet de l'utiliser dans des espaces confinés, tels que les cavités laser, les machines de texturation de disques, les zones de fabrication de composants à fibre optique ou la fabrication de semi-conducteurs. Plage de rotation deg Continu 360◦ Rapport d'engrenage 90:1 Vitesse maximale 7 RPM Répétabilité (unidirectionnelle) Arc-sec 36 Capacité de charge axiale / radiale Kg 5/2 Poids de l'étage Kg 0.6 Type de moteur Moteur pas à pas Encodeur NEMA11 en option Encodeur Comptage/tour 4,000 Mécanisme d'entraînement Engrenage à vis sans fin au sol Capteur d'origine magnétique Construction aluminium anodisé noir
