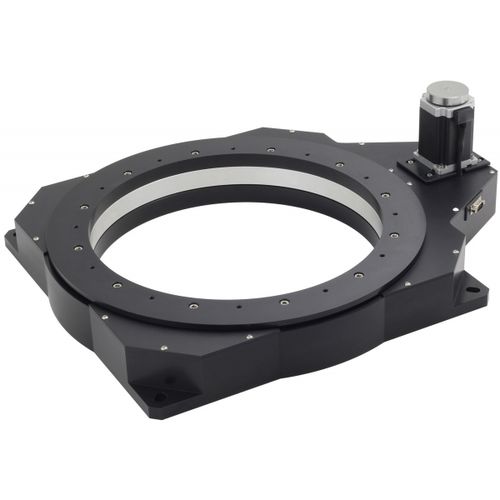

Actionneur rotatif RTHPB-450J

électriquepas à pasà courroie

Le RTHP-B-450 présente une grande ouverture de 450 mm et offre une résolution de l'ordre de la seconde d'arc lorsqu'il est piloté par un contrôleur de micro-pas ou de servomoteur sans balais. La conception à profil bas est rendue possible par l'utilisation de roulements de précision compacts. Le chariot rotatif de la platine offre un angle de rotation motorisé illimité pour une charge allant jusqu'à 100 kg et présente une grande ouverture pour permettre le passage du chemin optique ou des câbles directement à travers la platine. Le corps principal de la platine est fabriqué en aluminium anodisé léger et peut être fixé directement à une table optique ou à des actionneurs linéaires ou XY mobiles et peut être monté dans n'importe quelle orientation. La platine RTHP-B-350 utilise un entraînement par courroie avec un moteur pas à pas ou un servomoteur sans balais pour atteindre une vitesse de rotation élevée. Sa conception compacte permet d'intégrer facilement cette platine rotative dans les platines multi-axes XY-Theta à haute dynamique. - Grande ouverture centrale 450 mm - Profil bas 71 mm - Entraînement par moteur pas à pas ou servo - Rotation illimitée - Haute vitesse 150 RPM (avec servomoteur) - Interrupteur d'accueil - Option de montage du moteur haut/bas
