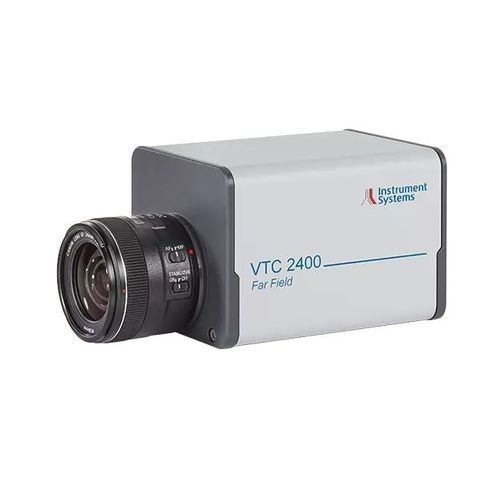

Caméra industrielle VTC 2400

numériquede mesureinfrarouge

analyse en champ lointain 2D d'émetteurs infrarouges Test rapide des émetteurs IR dans la gamme de champ lointain avec la plus grande précision de mesure Le VTC 2400 est une caméra infrarouge haute résolution spécialement conçue pour l'analyse en champ lointain 2D de la distribution de l'intensité radiante des VCSEL et des émetteurs IR. Le système de mesure se compose d'un écran perméable à la lumière et d'une caméra monochrome spécialisée dans les mesures dans le domaine du proche infrarouge. Avec ses deux versions standard, le VTC 2400 couvre tous les angles d'ouverture typiques des sources IR : le VTC 2400-100 a été conçu pour des angles allant jusqu'à ± 25° maximum ; le VTC 2400-200 pour des angles de ± 60° maximum. Grâce au boîtier de la caméra qui protège de la lumière, le système peut être utilisé aussi bien en laboratoire que dans des applications de production. Profilage ultra-rapide du rayonnement en champ lointain Le système de mesure est construit de telle sorte que la source de rayonnement (DUT) irradie un écran perméable à la lumière et à diffusion diffuse, où ses propriétés de rayonnement spatial typiques sont visibles. De l'autre côté de l'écran, la caméra infrarouge VTC 2400 capture cette image bidimensionnelle et convertit par calibrage l'irradiance [W/m2] en distribution d'intensité radiante [W/sr] des DUTs.
